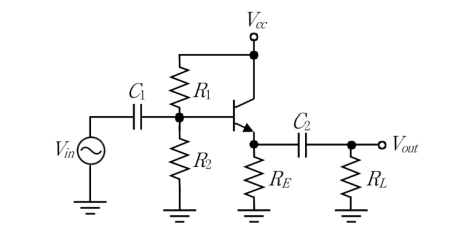

다음 BJT 공통컬렉터 증폭기 회로에 대한 설명으로 옳지 않은 것은? (단, 이 증폭기는 중간주파수대역에서 동작하고 있다고 가정한다)
2018년 국가직 9급 전자공학개론 12번
2018년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 공통 컬렉터(CC, 이미터 팔로워) 증폭기의 특성 분석
• 전압 이득: 출력 신호가 이미터에서 추출되므로 전압 이득은 $1$보다 약간 작지만 거의 $1$에 가깝습니다 ($A_v \approx 1$) (①번 옳은 설명)
• 임피던스 특성: 입력 저항이 매우 크고 출력 저항이 매우 작아 완충 증폭기(Buffer)로 널리 사용됩니다 (②번 옳은 설명)
• 결합 커패시터: $C_1, C_2$는 직류 바이어스를 분리하고 교류 신호만 통과시키는 직류 차단(DC Blocking) 역할을 수행합니다 (③번 옳은 설명)
■ 2단계: 입출력 위상 관계 검토 (보기 ④ 판별)
• 공통 이미터(CE) 증폭기는 $180^\circ$ 위상 반전이 일어나지만, 공통 컬렉터(CC) 증폭기는 출력 전압이 입력 전압을 그대로 추종하므로 **동위상($0^\circ$ 위상차)**을 유지합니다
• 따라서 "180도의 위상차가 난다"는 설명은 옳지 않습니다 (④번 옳지 않음)
■ 최종 결과:
• 옳지 않은 설명은 ④번
