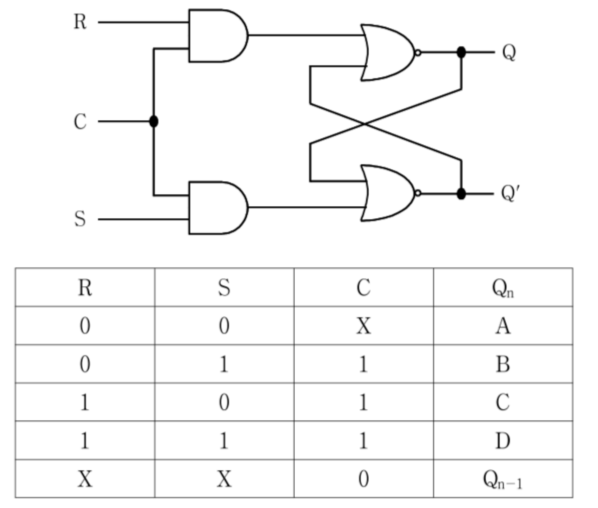

클럭 SR 플립플롭의 회로도와 진리표가 각각 다음과 같다. 진리표에 대한 설명으로 옳지 않은 것은? (단, X는 ‘don’t care’를 나타낸다)
2015년 국가직 9급 전자공학개론 16번
2015년도 시행 • 16번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 클럭 SR 플립플롭의 동작 특성 분석
• 클럭 신호(CLK)가 0일 때는 입력 S, R에 관계없이 이전 상태 $Q_{n-1}$을 유지합니다 ($A = Q_{n-1}$). (①번 옳은 설명)
• 클럭 신호가 1일 때의 동작:
- $S = 0, R = 0$: 이전 상태 유지 ($Q_n = Q_{n-1}$)
- $S = 0, R = 1$: 리셋(Reset) 동작으로 출력은 0이 됩니다 ($C = 0$). (③번 옳은 설명)
- $S = 1, R = 0$: 세트(Set) 동작으로 출력은 1이 됩니다 ($B = 1$). (②번 옳은 설명)
- $S = 1, R = 1$: SR 플립플롭에서 출력 상태를 예측할 수 없는 부정(불확정, Indeterminate) 상태입니다. (④번 옳지 않음)
■ 최종 결과:
• 옳지 않은 설명은 ④번
