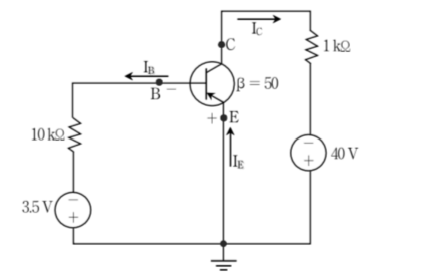

다음 회로에서 콜렉터에 흐르는 전류 크기 는? (단, 이다)
2010년 국가직 9급 전자공학개론 3번
2010년도 시행 • 3번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 베이스 전류($I_B$) 계산
• 이미터가 접지($V_E = 0\text{ V}$)되어 있고, 순방향 전압강하 $V_{EB} = 0.5\text{ V}$이므로 베이스 전압은 $V_B = -0.5\text{ V}$입니다.
• 베이스 루프 KVL 적용:
$$-V_{EB} - I_B R_B + 3.5\text{ V} = 0$$
$$-0.5\text{ V} - I_B (10\text{ k}\Omega) + 3.5\text{ V} = 0$$
$$I_B = \frac{3.0\text{ V}}{10\text{ k}\Omega} = 0.3\text{ mA}$$
■ 2단계: 컬렉터 전류($I_C$) 계산
• 트랜지스터 전류 이득 공식 적용:
$$I_C = \beta I_B = 50 \times 0.3\text{ mA} = 15\text{ mA}$$
■ 최종 결과:
• 컬렉터 전류 $I_C$는 15 mA (②번)
