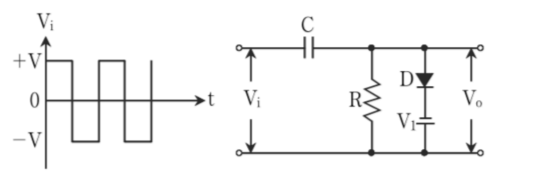

이상적인 다이오드를 사용하여 다음과 같이 구성한 회로에 구형과 펄스전압 를 인가할 때, 회로의 출력전압 파형 은? (단, 이고 커패시터의 방전 시간은 입력전압 파형의 주기보다 충분히 크다)
2008년 국가직 9급 전자공학개론 18번
2008년도 시행 • 18번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 다이오드 클램퍼 회로의 고정 기준 레벨 분석
• 다이오드와 전원 $V_1$의 극성에 의해 다이오드가 도통될 때 출력 노드 $V_o(t)$는 최솟값 $-V_1$에 고정(클램핑)됩니다.
■ 2단계: 출력 스윙 및 최댓값 결정
• 입력 펄스의 피크-투-피크 진폭은 $2V$이며, 커패시터에 의해 이 진폭 스윙 폭은 출력단에 그대로 보존됩니다.
• 따라서 출력 전압 파형의 상/하한값:
$$V_{o,\text{min}} = -V_1$$
$$V_{o,\text{max}} = -V_1 + 2V$$
• 이 파형 형태를 나타내는 보기는 ②번입니다.
■ 최종 결과:
• 올바른 출력전압 파형은 ②번
