NAND 게이트를 이용해 구성한 다음의 논리회로 중 NOR 게이트에 해당하는 것은?

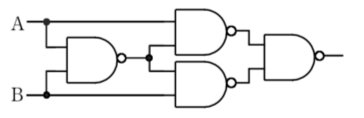

2008년 국가직 9급 전자공학개론 12번
2008년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 각 NAND 기반 회로의 출력 논리식 검토
• 회로 ①: $((AB)')' = AB$ (AND 게이트)
• 회로 ②: $(\bar{A} \cdot \bar{B})' = A + B$ (OR 게이트)

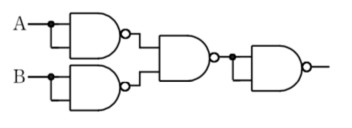

• 회로 ③: 회로 ②의 출력에 NOT 역할을 하는 NAND 게이트를 연결한 구조이므로:
$$F = (A + B)' = \overline{A + B}\text{ (NOR 게이트)}$$
■ 최종 결과:
• NOR 게이트에 해당하는 회로는 ③번
• 회로 ①: $((AB)')' = AB$ (AND 게이트)
• 회로 ②: $(\bar{A} \cdot \bar{B})' = A + B$ (OR 게이트)
• 회로 ③: 회로 ②의 출력에 NOT 역할을 하는 NAND 게이트를 연결한 구조이므로:
$$F = (A + B)' = \overline{A + B}\text{ (NOR 게이트)}$$
■ 최종 결과:
• NOR 게이트에 해당하는 회로는 ③번
