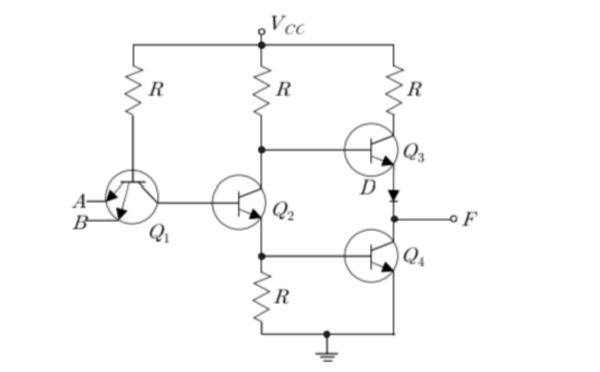

2007년 국가직 9급 전자공학개론 2번

■ 1단계: TTL 다중 이미터 입력단 동작 해석
• 입력 A, B 중 하나라도 Low(0 V)이면:
- 입력 트랜지스터 Q1의 베이스-이미터 접합이 순방향 도통되어 베이스 전류가 입력단으로 빠져나갑니다.
- 구동 트랜지스터 Q2와 풀다운 트랜지스터 Q4가 차단(OFF)되어 출력 F는 High(1)가 됩니다.
• 입력 A, B가 모두 High(5 V)이면:
- Q1의 베이스-이미터 접합이 역방향 바이어스되어 베이스 전류가 Q1의 베이스-컬렉터 접합을 통해 Q2의 베이스로 유입됩니다.
- Q2와 풀다운 트랜지스터 Q4가 턴온(ON)되어 출력을 접지로 끌어내리므로 출력 F는 Low(0)가 됩니다.

■ 2단계: 논리 게이트 판정
• 입력이 모두 1일 때만 0을 출력하고, 나머지 경우에는 1을 출력하므로 2입력 NAND 게이트로 동작합니다.

■ 최종 결과:
• 올바른 논리회로는 NAND 게이트 (④번)
