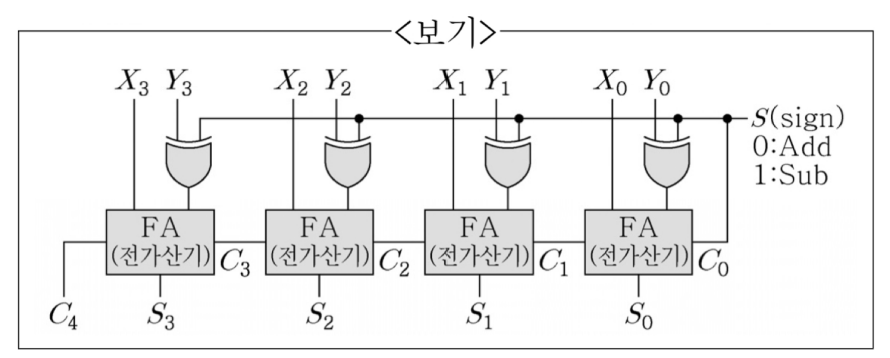

다음 논리회로의 기능을 나타낸 이름으로 가장 옳은 것은?
2020년 지방직 9급 전자공학개론 14번
2020년도 시행 • 14번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 제어 신호 $S$에 따른 연산 모드 분석
• $S = 0$일 때: XOR 게이트 출력이 $Y_i$ 그대로 유지되고 초기 캐리 $C_0 = 0$이 되어 덧셈($X + Y$)을 수행합니다.
• $S = 1$일 때: XOR 게이트 출력이 $\\bar{Y}_i$로 반전되고 초기 캐리 $C_0 = 1$이 입력되어 2의 보수를 더하는 뺄셈($X + \\bar{Y} + 1 = X - Y$)을 수행합니다.
■ 2단계: 회로 명칭 식별
• 제어 입력에 따라 덧셈과 뺄셈을 모두 수행할 수 있는 4비트 회로이므로 병렬가감산기(Parallel Adder-Subtractor)입니다.
■ 최종 결과:
• 회로의 기능 명칭은 병렬가감산기 (④번)
• $S = 0$일 때: XOR 게이트 출력이 $Y_i$ 그대로 유지되고 초기 캐리 $C_0 = 0$이 되어 덧셈($X + Y$)을 수행합니다.
• $S = 1$일 때: XOR 게이트 출력이 $\\bar{Y}_i$로 반전되고 초기 캐리 $C_0 = 1$이 입력되어 2의 보수를 더하는 뺄셈($X + \\bar{Y} + 1 = X - Y$)을 수행합니다.
■ 2단계: 회로 명칭 식별
• 제어 입력에 따라 덧셈과 뺄셈을 모두 수행할 수 있는 4비트 회로이므로 병렬가감산기(Parallel Adder-Subtractor)입니다.
■ 최종 결과:
• 회로의 기능 명칭은 병렬가감산기 (④번)
