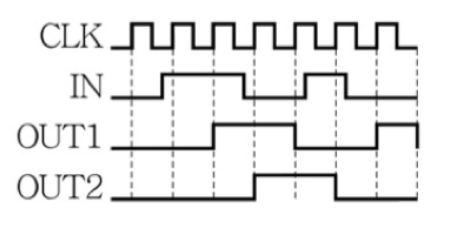

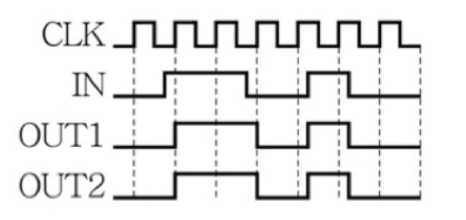

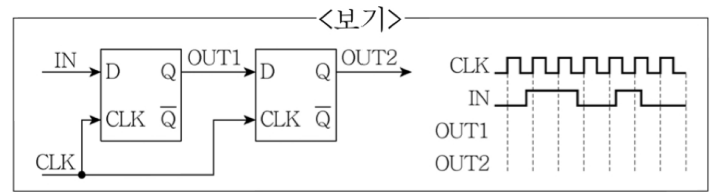

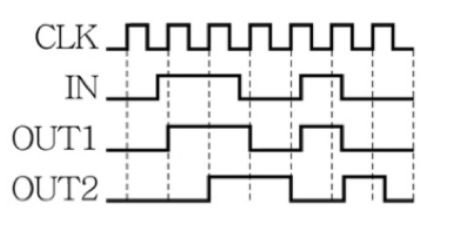

다음 회로에 두 입력신호(CLK, IN)가 인가되었을 때 출력파형(OUT1, OUT2)으로 가장 옳은 것은?
2020년 지방직 9급 전자공학개론 13번
2020년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 동기식 D 플립플롭의 동작 분석
• 두 D 플립플롭은 클럭($CLK$)의 상승 에지(Rising Edge)마다 동작합니다.
• 상태 전이 관계식:
- $OUT1(t+1) = IN(t)$
- $OUT2(t+1) = OUT1(t)$
■ 2단계: 클럭 상승 에지별 출력 추적
• 1번째 상승 에지: $IN = 0 \\implies OUT1 = 0, OUT2 = 0$
• 2번째 상승 에지: $IN = 1 \\implies OUT1 = 1, OUT2 = 0$
• 3번째 상승 에지: $IN = 0 \\implies OUT1 = 0, OUT2 = 1$
• 4번째 상승 에지: $IN = 0 \\implies OUT1 = 0, OUT2 = 0$
• 5번째 상승 에지: $IN = 1 \\implies OUT1 = 1, OUT2 = 0$

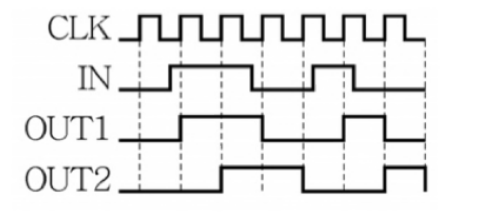

• 이 파형 변화를 바르게 나타낸 것은 ①번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ①번
• 두 D 플립플롭은 클럭($CLK$)의 상승 에지(Rising Edge)마다 동작합니다.
• 상태 전이 관계식:
- $OUT1(t+1) = IN(t)$
- $OUT2(t+1) = OUT1(t)$
■ 2단계: 클럭 상승 에지별 출력 추적
• 1번째 상승 에지: $IN = 0 \\implies OUT1 = 0, OUT2 = 0$
• 2번째 상승 에지: $IN = 1 \\implies OUT1 = 1, OUT2 = 0$
• 3번째 상승 에지: $IN = 0 \\implies OUT1 = 0, OUT2 = 1$
• 4번째 상승 에지: $IN = 0 \\implies OUT1 = 0, OUT2 = 0$
• 5번째 상승 에지: $IN = 1 \\implies OUT1 = 1, OUT2 = 0$
• 이 파형 변화를 바르게 나타낸 것은 ①번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ①번
