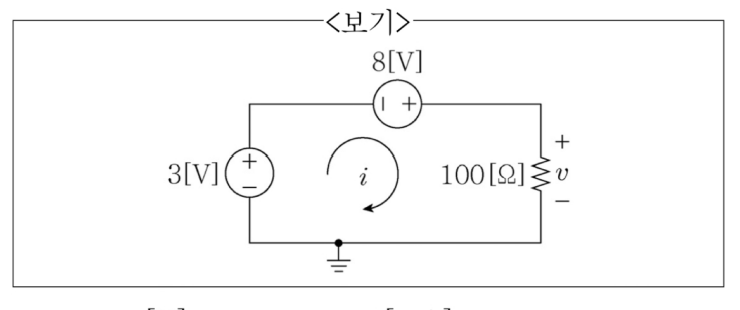

다음과 같이 두 전압원과 하나의 저항을 갖는 회로에서 전압 와 전류 값은?
2020년 지방직 9급 전자공학개론 12번
2020년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 시계 방향 루프에 KVL 적용
• 폐루프에 KVL 적용:
$$-3\text{ V} - 8\text{ V} + v = 0 \implies v = 11\text{ V}$$
■ 2단계: 저항에 흐르는 전류($i$) 계산
• 옴의 법칙 적용 ($R = 100\text{ }\Omega$):
$$i = \frac{v}{R} = \frac{11\text{ V}}{100\text{ }\Omega} = 0.11\text{ A} = 110\text{ mA}$$
■ 최종 결과:
• $v = 11\text{ [V]}, i = 110\text{ [mA]}$ (②번)
• 폐루프에 KVL 적용:
$$-3\text{ V} - 8\text{ V} + v = 0 \implies v = 11\text{ V}$$
■ 2단계: 저항에 흐르는 전류($i$) 계산
• 옴의 법칙 적용 ($R = 100\text{ }\Omega$):
$$i = \frac{v}{R} = \frac{11\text{ V}}{100\text{ }\Omega} = 0.11\text{ A} = 110\text{ mA}$$
■ 최종 결과:
• $v = 11\text{ [V]}, i = 110\text{ [mA]}$ (②번)
