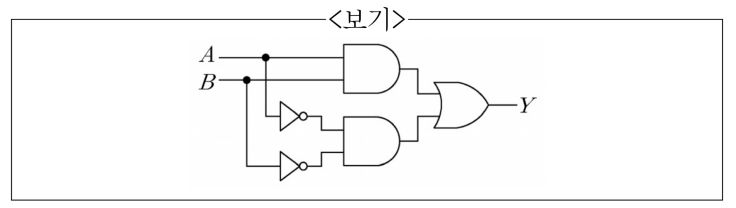

<보기>의 논리회로에서 출력 Y는?
2018년 지방직 9급 전자공학개론 19번
2018년도 시행 • 19번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 게이트별 출력식 유도
• 상단 AND 게이트: $Y_1 = AB$
• 하단 AND 게이트: $Y_2 = \bar{A}\bar{B}$
■ 2단계: 최종 OR 게이트 논리식 유도
• 최종 출력 $Y$:
$$Y = Y_1 + Y_2 = AB + \bar{A}\bar{B} = \overline{A \oplus B}$$
• 이는 XNOR(배타적 부정합) 게이트의 특성식입니다.
■ 최종 결과:
• 출력 Y는 $\overline{A\oplus B}$ (②번)
