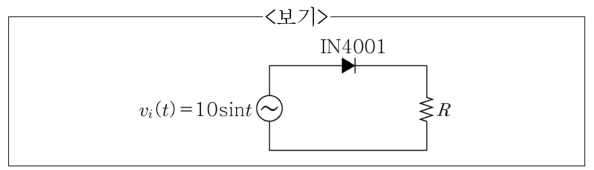

<보기>의 회로에 교류전압원 가 인가될 때 저항 양단의 평균전압을 구한 것으로 가장 옳은 것은? (단, 회로의 다이오드는 실리콘 다이오드이며 문턱 전압은 이다.)
2018년 지방직 9급 전자공학개론 7번
2018년도 시행 • 7번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 반파 정류 시 피크 전압 계산
• 입력 피크 전압 $V_m = 10\text{ V}$, 다이오드 문턱 전압 $V_D = 0.7\text{ V}$
• 저항 양단에 걸리는 출력 피크 전압:
$$V_{om} = V_m - V_D = 10\text{ V} - 0.7\text{ V} = 9.3\text{ V}$$
■ 2단계: 출력 평균 전압 계산
• 반파 정류 평균 전압 공식:
$$V_{\text{avg}} = \frac{V_{om}}{\pi} = \frac{9.3\text{ V}}{\pi} \approx \frac{9.3}{3.1416} \approx 2.96\text{ V}$$
■ 최종 결과:
• 평균전압은 약 2.9 [V] (①번)
