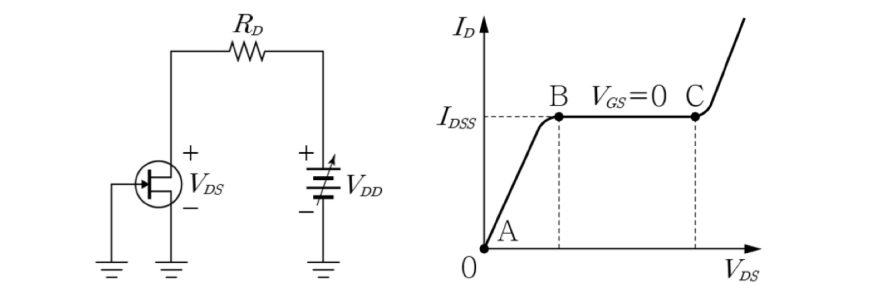

그림과 같은 JFET 회로와 출력 특성 곡선에 대한 설명으로 옳지 않은 것은?
2017년 지방직 9급 전자공학개론 18번
2017년도 시행 • 18번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: JFET 출력 특성 곡선의 영역별 특성 검토
• $A-B$ 구간: $V_{DS}$ 증가에 따라 $I_D$가 선형적으로 증가하며 옴의 법칙을 따르는 선형(저항성, Ohmic) 영역입니다.
• $B-C$ 구간: 핀치오프 이후 $V_{DS}$가 증가해도 $I_D$가 일정하게 유지되는 포화(활성, Saturation) 영역으로 정전류원 특성을 갖습니다.
• 따라서 $B-C$ 영역을 옴의 법칙을 따르는 저항성 영역이라고 한 설명은 옳지 않습니다.
■ 2단계: 기타 보기 검토
• ①번: $V_{DS} = 0$이면 드레인에 전압이 걸리지 않으므로 $I_D = 0$입니다. (옳은 설명)
• ③번: $V_{GS} = 0$일 때 전류가 포화되기 시작하는 경계 전압점 $B$를 핀치오프 전압이라 부릅니다. (옳은 설명)
• ④번: $C$점 이상의 과도한 $V_{DS}$에서는 역방향 접합 항복이 일어납니다. (옳은 설명)
■ 최종 결과:
• 옳지 않은 설명은 ②번
