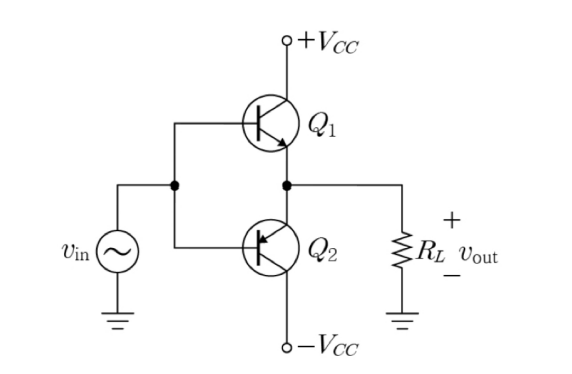

그림과 같은 회로에 대한 설명으로 옳지 않은 것은? (단, 은 npn, 는 pnp 트랜지스터이다.)
2017년 지방직 9급 전자공학개론 12번
2017년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: B급 푸시풀 전력 증폭기 특성 검토
• 회로는 NPN 트랜지스터 $Q_1$과 PNP 트랜지스터 $Q_2$로 구성된 상보 대칭형 B급 푸시풀 전력 증폭기입니다.
• 양의 반주기($v_{\text{in}} > 0$)에서는 NPN $Q_1$이 도통되고, 음의 반주기($v_{\text{in}} < 0$)에서는 PNP $Q_2$가 도통됩니다.
■ 2단계: 입출력 위상 관계 검토 (보기 ② 판별)
• 에미터 팔로워(공통 컬렉터) 구조이므로 전압 이득은 약 1이며 출력 신호 $v_{\text{out}}$은 입력 신호 $v_{\text{in}}$과 위상이 같습니다(동위상).
• 따라서 위상이 반전되어 출력된다는 설명은 옳지 않습니다.
■ 최종 결과:
• 옳지 않은 설명은 ②번
• 회로는 NPN 트랜지스터 $Q_1$과 PNP 트랜지스터 $Q_2$로 구성된 상보 대칭형 B급 푸시풀 전력 증폭기입니다.
• 양의 반주기($v_{\text{in}} > 0$)에서는 NPN $Q_1$이 도통되고, 음의 반주기($v_{\text{in}} < 0$)에서는 PNP $Q_2$가 도통됩니다.
■ 2단계: 입출력 위상 관계 검토 (보기 ② 판별)
• 에미터 팔로워(공통 컬렉터) 구조이므로 전압 이득은 약 1이며 출력 신호 $v_{\text{out}}$은 입력 신호 $v_{\text{in}}$과 위상이 같습니다(동위상).
• 따라서 위상이 반전되어 출력된다는 설명은 옳지 않습니다.
■ 최종 결과:
• 옳지 않은 설명은 ②번
