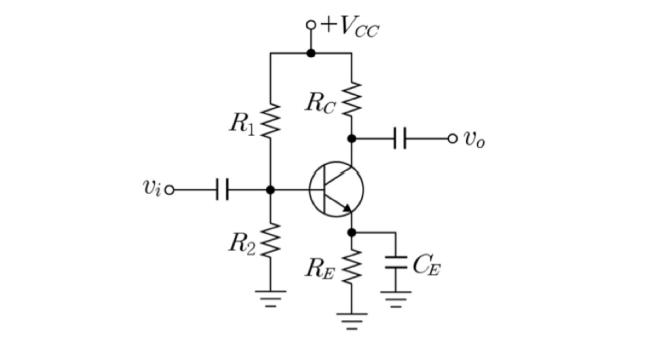

다음의 BJT 증폭기 회로에 대한 설명 중 옳지 않은 것은?
2016년 지방직 9급 전자공학개론 6번
2016년도 시행 • 6번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 바이패스 커패시터 $C_E$ 제거 시 전압 이득 검토 (보기 ② 판별)
• $C_E$가 연결되어 있으면 에미터가 교류 접지되어 전압 이득이 $|A_v| \approx \frac{R_C}{r_e}$로 최대화됩니다.
• $C_E$를 제거하면 에미터 저항 $R_E$에 의한 부귀환이 발생하여 전압 이득은 $|A_v'| \approx \frac{R_C}{r_e + R_E}$로 감소합니다.
• 따라서 전압이득이 증가한다는 설명은 옳지 않습니다. (②번 옳지 않음)
■ 2단계: 기타 보기 검토
• ①번: 에미터 저항 $R_E$는 직류 부귀환을 제공하여 동작점을 안정화합니다. (옳은 설명)
• ③번: $C_E$ 제거 시 입력 임피던스는 $Z_{in} \approx R_1 \parallel R_2 \parallel [\beta(r_e + R_E)]$가 되어 증가합니다. (옳은 설명)
• ④번: 공통 이미터 증폭기는 입력과 출력의 위상이 $180^\circ$ 반전됩니다. (옳은 설명)
■ 최종 결과:
• 옳지 않은 설명은 ②번
• $C_E$가 연결되어 있으면 에미터가 교류 접지되어 전압 이득이 $|A_v| \approx \frac{R_C}{r_e}$로 최대화됩니다.
• $C_E$를 제거하면 에미터 저항 $R_E$에 의한 부귀환이 발생하여 전압 이득은 $|A_v'| \approx \frac{R_C}{r_e + R_E}$로 감소합니다.
• 따라서 전압이득이 증가한다는 설명은 옳지 않습니다. (②번 옳지 않음)
■ 2단계: 기타 보기 검토
• ①번: 에미터 저항 $R_E$는 직류 부귀환을 제공하여 동작점을 안정화합니다. (옳은 설명)
• ③번: $C_E$ 제거 시 입력 임피던스는 $Z_{in} \approx R_1 \parallel R_2 \parallel [\beta(r_e + R_E)]$가 되어 증가합니다. (옳은 설명)
• ④번: 공통 이미터 증폭기는 입력과 출력의 위상이 $180^\circ$ 반전됩니다. (옳은 설명)
■ 최종 결과:
• 옳지 않은 설명은 ②번
