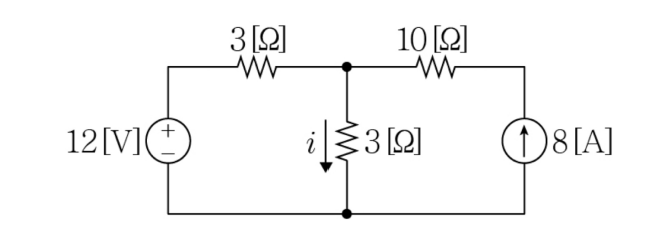

다음 회로에서 수직 저항 가지를 가로질러 흐르는 전류 는 몇 [A]인가?
2015년 지방직 9급 전자공학개론 13번
2015년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 상단 노드 전압($V$)에 대해 KCL 적용
• 상단 마디 전압을 $V$라 두고 KCL 방정식 수립:
$$\frac{V - 12\text{ V}}{3\text{ }\Omega} + \frac{V}{3\text{ }\Omega} - 8\text{ A} = 0$$
■ 2단계: 노드 전압 $V$ 및 전류 $i$ 계산
• 양변에 3을 곱하여 정리:
$$(V - 12) + V - 24 = 0 \implies 2V = 36 \implies V = 18\text{ V}$$
• 수직 $3\text{ }\Omega$ 저항에 흐르는 전류 $i$:
$$i = \frac{V}{3\text{ }\Omega} = \frac{18\text{ V}}{3\text{ }\Omega} = 6\text{ A}$$
■ 최종 결과:
• 전류 i는 6 [A] (③번)
