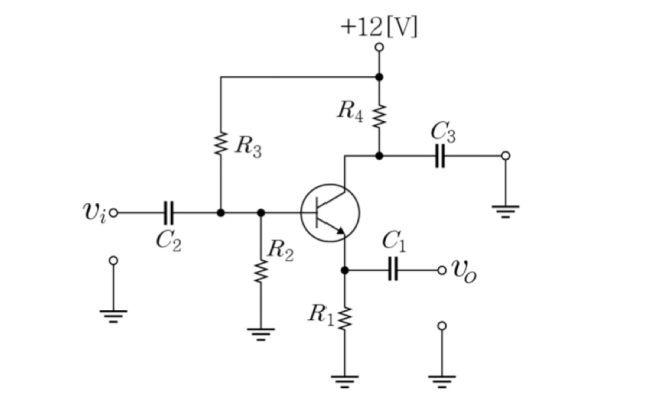

다음 공통 컬렉터(CC) 트랜지스터 증폭 회로에 대한 설명으로 옳지 않은 것은?
2015년 지방직 9급 전자공학개론 12번
2015년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 공통 컬렉터 증폭기 특성 검토
• 입력은 베이스, 출력은 에미터에서 취하는 에미터 팔로워 회로입니다.
• 전압 이득은 약 1이며, 입출력 신호의 위상은 동일합니다.
• 입력 임피던스가 높고 출력 임피던스가 낮아 완충기(Buffer) 및 임피던스 정합용으로 사용됩니다.
■ 2단계: 오답 판별 (보기 ③)
• 부하 저항 $R_L$이 변하면 회로의 출력단 임피던스가 변하여 전압, 전류, 전력 이득이 모두 영향을 받습니다.
• 따라서 이득이 일정하게 보존된다는 설명은 옳지 않습니다.
■ 최종 결과:
• 옳지 않은 설명은 ③번
