다음 중 각각의 기본 및 조합 논리 게이트들을 NAND 게이트의 직병렬 결합으로 표현한 것 중 가장 잘못된 것은?
2014년 지방직 9급 전자공학개론 15번
2014년도 시행 • 15번 문항
💡 정답 및 상세 해설 확인하기
정답: 5번
■ 1단계: NAND 게이트를 이용한 논리 게이트 구현 검토
• Inverter, AND, OR, NOR 게이트는 NAND 게이트 조합을 통해 올바르게 변환됩니다.

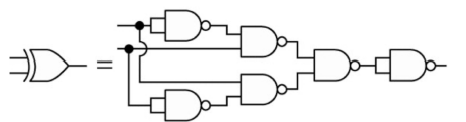

■ 2단계: XOR 게이트의 회로 오류 확인 (보기 ⑤ 판별)
• 2입력 XOR 게이트($Y = A \oplus B$)는 4개의 NAND 게이트로 구현할 수 있으나, 보기 ⑤번의 도식은 결합 경로 및 극성 연결이 잘못 구성되어 있어 XOR 논리를 올바르게 수행하지 못합니다.
■ 최종 결과:
• 가장 잘못된 표현은 ⑤번
