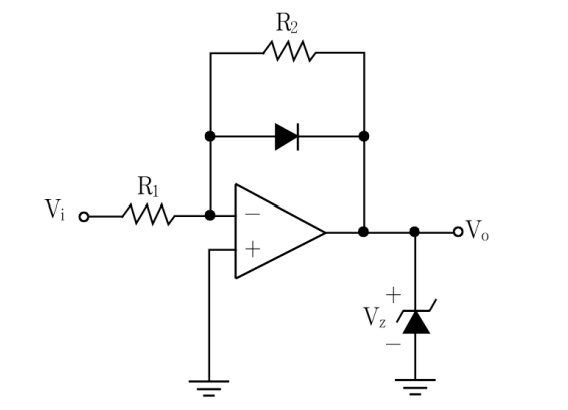

다음 회로의 전달 특성 그래프()를 바르게 그린 것은?
2012년 지방직 9급 전자공학개론 16번
2012년도 시행 • 16번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 입력이 양수($v_i > 0$)인 구간 동작 분석
• 반전 입력으로 유입된 전류에 의해 출력이 음의 방향으로 내려가려고 합니다.
• 피드백 다이오드가 순방향 도통되어 피드백 저항 $R_2$를 단락시킵니다.
• 따라서 피드백 임피던스가 0이 되어 출력 전압 $v_o = 0\text{ V}$로 유지됩니다.
■ 2단계: 입력이 음수($v_i < 0$)인 구간 동작 분석
• 출력이 양의 방향으로 상승하면서 다이오드는 역방향 차단됩니다.
• 회로는 반전 증폭기로 동작하여 출력이 양의 기울기($-R_2/R_1$)로 증가합니다.
• 출력이 제너 전압 $V_Z$에 도달하면 제너 다이오드가 항복 상태가 되어 출력은 $V_Z$로 클램핑됩니다.
■ 최종 결과:
• 올바른 특성 곡선은 ③번 그래프
