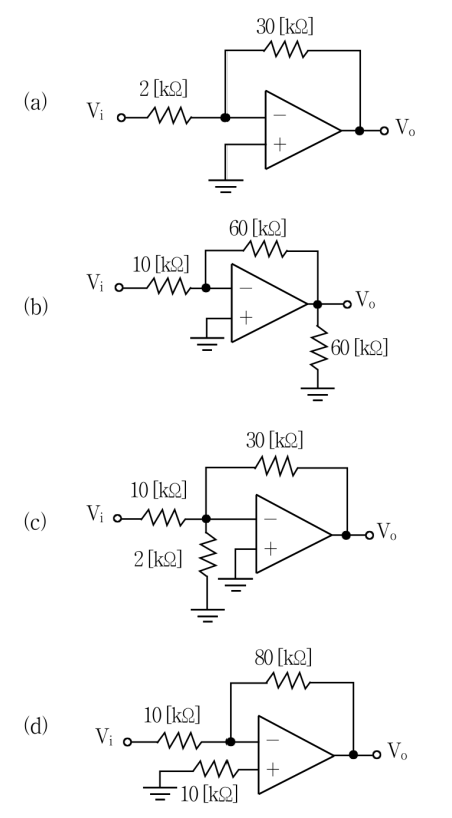

아래 회로들 중 전압이득 와 입력저항 의 조합으로 옳은 것은? (단, 이상적인 OP-Amp를 가정한다.)
2012년 지방직 9급 전자공학개론 14번
2012년도 시행 • 14번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 회로 (a)의 전압이득 및 입력저항 계산
• 반전 증폭기 전압이득 공식:
$$A_v = \frac{V_o}{V_i} = -\frac{R_F}{R_1} = -\frac{30\text{ k}\Omega}{2\text{ k}\Omega} = -15$$
• 가상 접지에 의해 입력저항:
$$R_{\text{in}} = R_1 = 2\text{ k}\Omega$$
■ 2단계: 기타 회로 검토
• (b): $A_v = -60\text{k}/10\text{k} = -6$이므로 오답
• (c): 가상 접지에 의해 $R_{\text{in}} = 10\text{ k}\Omega$이므로 오답
• (d): $R_{\text{in}} = 10\text{ k}\Omega$이므로 오답
■ 최종 결과:
• 올바른 조합은 (a) 회로 (①번)
• 반전 증폭기 전압이득 공식:
$$A_v = \frac{V_o}{V_i} = -\frac{R_F}{R_1} = -\frac{30\text{ k}\Omega}{2\text{ k}\Omega} = -15$$
• 가상 접지에 의해 입력저항:
$$R_{\text{in}} = R_1 = 2\text{ k}\Omega$$
■ 2단계: 기타 회로 검토
• (b): $A_v = -60\text{k}/10\text{k} = -6$이므로 오답
• (c): 가상 접지에 의해 $R_{\text{in}} = 10\text{ k}\Omega$이므로 오답
• (d): $R_{\text{in}} = 10\text{ k}\Omega$이므로 오답
■ 최종 결과:
• 올바른 조합은 (a) 회로 (①번)
