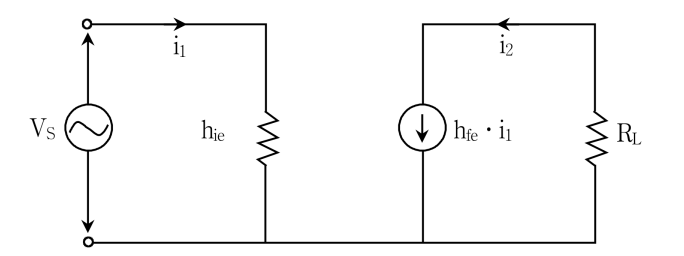

다음 그림과 같은 트랜지스터의 등가 회로에서 부하저항 일 때, 이 회로의 전압 증폭도는? (단, 이다.)
2012년 지방직 9급 전자공학개론 13번
2012년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 입력 전류 및 출력 전압 수식 수립
• 입력 루프에서 입력 전류:
$$i_1 = \frac{V_s}{h_{ie}}$$
• 출력단 전압:
$$V_o = -(h_{fe} i_1) R_L = -\left(\frac{h_{fe} R_L}{h_{ie}}\right) V_s$$
■ 2단계: 전압 증폭도($A_v$) 계산
• $h_{fe} = 50, h_{ie} = 2\text{ k}\Omega, R_L = 4\text{ k}\Omega$ 대입:
$$A_v = \frac{V_o}{V_s} = -\frac{50 \times 4\text{ k}\Omega}{2\text{ k}\Omega} = -100$$
■ 최종 결과:
• 전압 증폭도는 -100 (②번)
• 입력 루프에서 입력 전류:
$$i_1 = \frac{V_s}{h_{ie}}$$
• 출력단 전압:
$$V_o = -(h_{fe} i_1) R_L = -\left(\frac{h_{fe} R_L}{h_{ie}}\right) V_s$$
■ 2단계: 전압 증폭도($A_v$) 계산
• $h_{fe} = 50, h_{ie} = 2\text{ k}\Omega, R_L = 4\text{ k}\Omega$ 대입:
$$A_v = \frac{V_o}{V_s} = -\frac{50 \times 4\text{ k}\Omega}{2\text{ k}\Omega} = -100$$
■ 최종 결과:
• 전압 증폭도는 -100 (②번)
