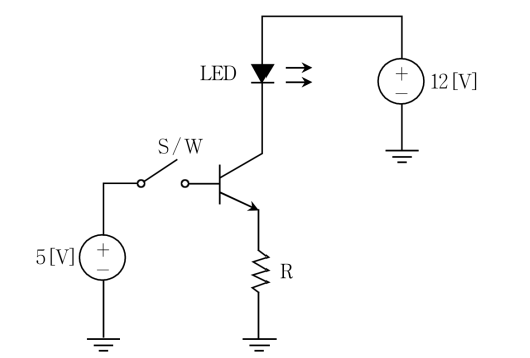

다음 회로와 같이 트랜지스터를 스위치로 하여 LED를 점멸하려고 한다. LED가 켜진 상태에서 가 흐르도록 설계할 때, 저항 R의 값[]은? (단, 이다.)
2012년 지방직 9급 전자공학개론 12번
2012년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 에미터 단자 전압($V_E$) 계산
• 스위치가 닫혀 트랜지스터가 도통할 때 베이스 전압 $V_B = 5\text{ V}$
• 에미터 전압 ($V_{BE} = 0.7\text{ V}$):
$$V_E = V_B - V_{BE} = 5\text{ V} - 0.7\text{ V} = 4.3\text{ V}$$
■ 2단계: 에미터 저항 $R$ 계산
• $I_E \approx I_C = 10\text{ mA} = 0.01\text{ A}$ 대입:
$$R = \frac{V_E}{I_E} = \frac{4.3\text{ V}}{0.01\text{ A}} = 430\text{ }\Omega$$
■ 최종 결과:
• 저항 R의 값은 430 [$\Omega$] (①번)
• 스위치가 닫혀 트랜지스터가 도통할 때 베이스 전압 $V_B = 5\text{ V}$
• 에미터 전압 ($V_{BE} = 0.7\text{ V}$):
$$V_E = V_B - V_{BE} = 5\text{ V} - 0.7\text{ V} = 4.3\text{ V}$$
■ 2단계: 에미터 저항 $R$ 계산
• $I_E \approx I_C = 10\text{ mA} = 0.01\text{ A}$ 대입:
$$R = \frac{V_E}{I_E} = \frac{4.3\text{ V}}{0.01\text{ A}} = 430\text{ }\Omega$$
■ 최종 결과:
• 저항 R의 값은 430 [$\Omega$] (①번)
