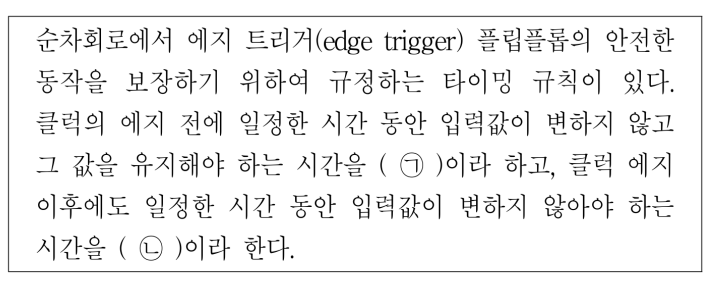

순차회로에서 에지 트리거(edge trigger) 플립플롭의 안전한 동작을 보장하기 위하여 규정하는 타이밍 규칙에 대한 다음 설명 중 빈칸 (ㄱ)과 (ㄴ)에 들어갈 용어가 바르게 짝지어진 것은?
2009년 지방직 9급 전자공학개론 19번
2009년도 시행 • 19번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 플립플롭의 타이밍 파라미터 정의
• 셋업 시간(Setup time): 클럭 트리거 에지가 발생하기 전에 입력 데이터가 안정적으로 유지되어야 하는 최소 시간 (ㄱ).
• 홀드 시간(Hold time): 클럭 트리거 에지가 발생한 이후에도 입력 데이터가 변하지 않고 유지되어야 하는 최소 시간 (ㄴ).
■ 최종 결과:
• (ㄱ) 셋업(setup) 시간, (ㄴ) 홀드(hold) 시간 (②번)
• 셋업 시간(Setup time): 클럭 트리거 에지가 발생하기 전에 입력 데이터가 안정적으로 유지되어야 하는 최소 시간 (ㄱ).
• 홀드 시간(Hold time): 클럭 트리거 에지가 발생한 이후에도 입력 데이터가 변하지 않고 유지되어야 하는 최소 시간 (ㄴ).
■ 최종 결과:
• (ㄱ) 셋업(setup) 시간, (ㄴ) 홀드(hold) 시간 (②번)
