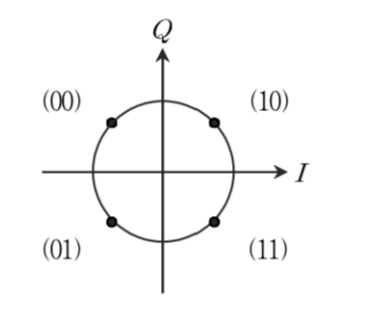

그림과 같이 동일한 진폭을 가지며 각각 45도, 135도, 225도, 315도의 위상을 갖는 4개 정현파 심볼이 있다. 이 심볼의 주기 당 2비트 정보를 전송하는 디지털 변조방식은?
2009년 지방직 9급 전자공학개론 18번
2009년도 시행 • 18번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 변조 방식 성상도 분석
• 신호의 진폭은 동일하고 4개의 서로 다른 위상($45^\circ, 135^\circ, 225^\circ, 315^\circ$)을 사용합니다.
• 1개의 심볼 구간 동안 2비트($00, 01, 10, 11$)의 정보를 전송하는 방식입니다.
■ 2단계: 변조 방식 판별
• 4개의 위상 상태를 갖는 직교 위상 천이 변조 방식은 QPSK(Quadrature Phase Shift Keying)입니다.
■ 최종 결과:
• 해당하는 변조 방식은 QPSK (③번)
• 신호의 진폭은 동일하고 4개의 서로 다른 위상($45^\circ, 135^\circ, 225^\circ, 315^\circ$)을 사용합니다.
• 1개의 심볼 구간 동안 2비트($00, 01, 10, 11$)의 정보를 전송하는 방식입니다.
■ 2단계: 변조 방식 판별
• 4개의 위상 상태를 갖는 직교 위상 천이 변조 방식은 QPSK(Quadrature Phase Shift Keying)입니다.
■ 최종 결과:
• 해당하는 변조 방식은 QPSK (③번)
