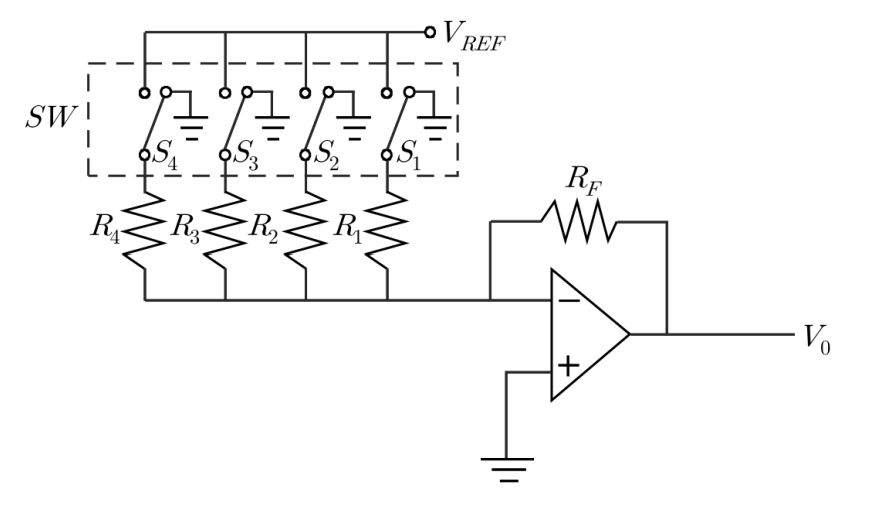

그림과 같은 4-bit D/A 변환기의 스위치 에 2진 신호 ‘1001’이 인가될 때, 출력전압은?
2009년 지방직 9급 전자공학개론 16번
2009년도 시행 • 16번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 스위치 입력에 따른 유입 전류 계산
• 반전 입력 단자는 가상 접지($0\text{ V}$)입니다.
• 입력 디지털 신호 $S_4S_3S_2S_1 = 1001$이므로 $S_4=1, S_1=1$ 브랜치만 기준 전압 $V_{REF}$에 연결됩니다.
• 반전 단자로 유입되는 총 전류:
$$I_{in} = \frac{V_{REF}}{R_4} + \frac{V_{REF}}{R_1}$$
■ 2단계: 출력 전압 $V_o$ 계산
• 피드백 저항 $R_F$에 흐르는 반전 증폭 관계식 적용:
$$V_o = -I_{in} R_F = -\left(\frac{R_F}{R_1} + \frac{R_F}{R_4}\right) V_{REF}$$
■ 최종 결과:
• 출력 전압은 ②번
