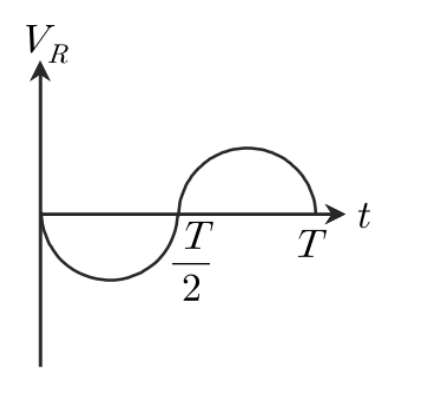

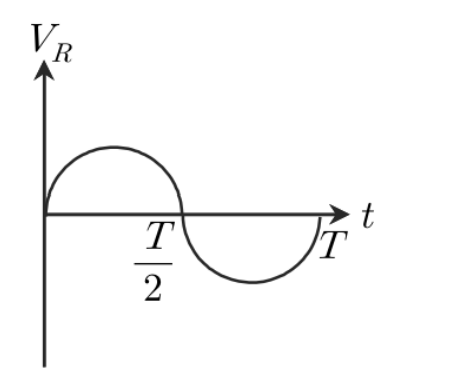

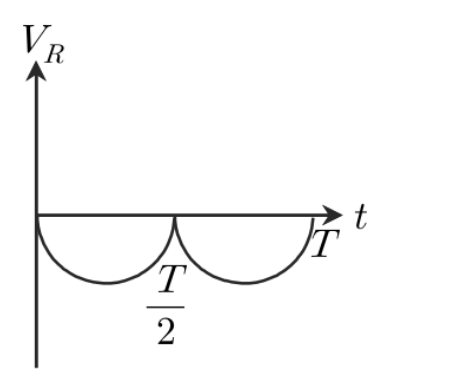

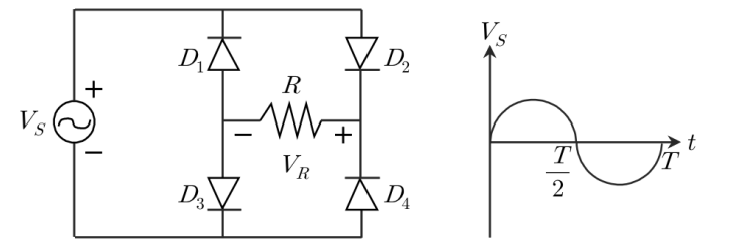

다음 브리지 정류 회로에서 정현파 입력 전압 가 인가될 때, 저항 에서의 한 주기 동안 전압파형 은? (단, 다이오드의 turn-on 전압은 무시한다.)
2009년 지방직 9급 전자공학개론 15번
2009년도 시행 • 15번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 브리지 정류기 도통 경로 분석
• 양의 반주기($V_S > 0$): 다이오드 $D_2, D_3$가 도통되어 저항 $R$에 오른쪽에서 왼쪽 방향으로 전류가 흐릅니다.
• 음의 반주기($V_S < 0$): 다이오드 $D_4, D_1$이 도통되어 저항 $R$에 동일하게 오른쪽에서 왼쪽 방향으로 전류가 흐릅니다.
■ 2단계: 출력 파형 판정
• 두 반주기 동안 저항 $R$에 흐르는 전류 방향이 일정하므로 양단 전압 $V_R$은 모든 반주기 동안 양의 전위를 갖는 전파 정류 파형이 됩니다.
■ 최종 결과:

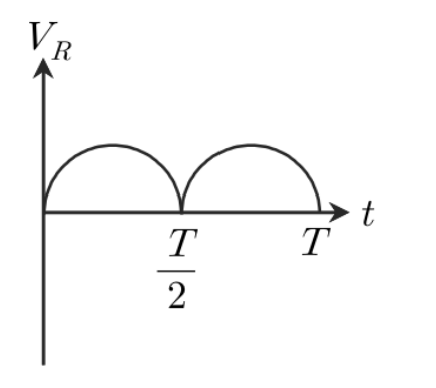

• 올바른 파형은 ①번
• 양의 반주기($V_S > 0$): 다이오드 $D_2, D_3$가 도통되어 저항 $R$에 오른쪽에서 왼쪽 방향으로 전류가 흐릅니다.
• 음의 반주기($V_S < 0$): 다이오드 $D_4, D_1$이 도통되어 저항 $R$에 동일하게 오른쪽에서 왼쪽 방향으로 전류가 흐릅니다.
■ 2단계: 출력 파형 판정
• 두 반주기 동안 저항 $R$에 흐르는 전류 방향이 일정하므로 양단 전압 $V_R$은 모든 반주기 동안 양의 전위를 갖는 전파 정류 파형이 됩니다.
■ 최종 결과:
• 올바른 파형은 ①번
