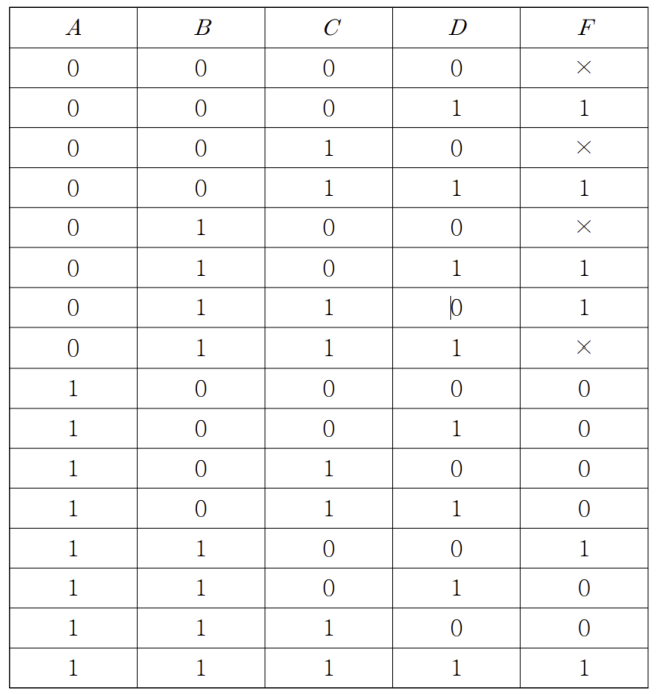

다음 진리표를 갖는 출력 의 논리식은? (단, 는 무관항(Don’t Care)이다)
2026년 국가직 9급 전자공학개론 6번
2026년도 시행 • 6번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번

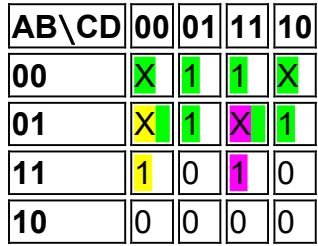

■ 카르노 맵(K-Map) 간소화 분석:
• 연두색 묶음: $\overline{A}$
• 노란색 묶음: $B \cdot \overline{C} \cdot \overline{D}$
• 분홍색 묶음: $B \cdot C \cdot D$
■ 최종 출력 논리식:
• $F = \overline{A} + B \cdot \overline{C} \cdot \overline{D} + B \cdot C \cdot D$ (①번)
