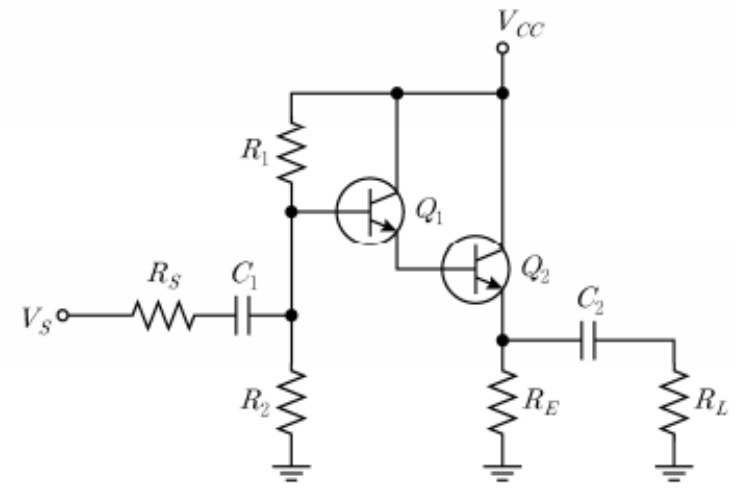

다음 회로에 대한 설명으로 옳지 않은 것은?
2025년 국가직 9급 전자공학개론 13번
2025년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 기본 회로 파악
• 첫 번째 트랜지스터의 이미터 출력이 두 번째 트랜지스터의 베이스 입력으로 직접 연결되고, 두 트랜지스터의 컬렉터가 공통으로 묶인 달링턴(Darlington) 접속 회로입니다. (④번 설명 참)
■ 보기별 정오 판별
• ①번 (옳은 설명):
달링턴 페어의 합성 직류 전류이득은 각 트랜지스터 전류이득의 곱과 같으므로 매우 큰 전류이득을 갖습니다.
$\beta_{\text{total}} \simeq \beta_1 \cdot \beta_2$
• ②번 (오답 분석 / 옳지 않은 것):
달링턴 증폭기는 기본적으로 컬렉터 공통(CC, 이미터 팔로워) 구조로 동작하므로 전압이득은 1에 가깝고 1보다 약간 작습니다 ($A_v \simeq 1$).
따라서 전압이득이 매우 크다는 설명은 옳지 않습니다.
• ③번 (옳은 설명):
베이스 입력단에서 바라본 등가 입력 임피던스는 이미터 측 저항이 $\beta_1 \beta_2$ 배만큼 증폭되어 나타나므로 매우 높은 입력 임피던스($R_{in} \simeq \beta_1 \beta_2 R_E$)를 갖습니다.
■ 최종 결과:
• 옳지 않은 것은 ②번
