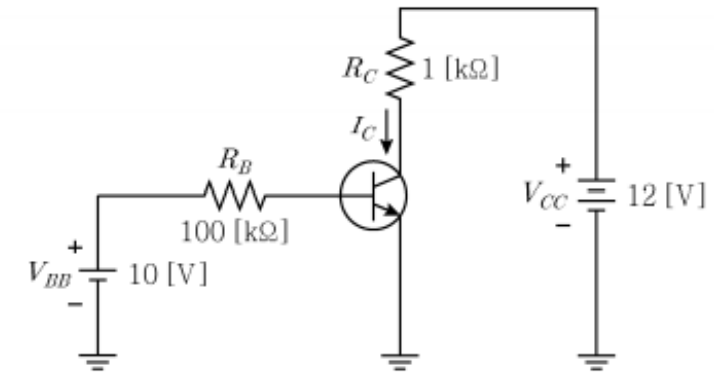

다음 BJT 증폭회로에서 컬렉터 전류 는? (단, 다이오드의 순방향 전압강하는 , 직류 전류이득 이고, 저항성분은 무시한다)
2025년 국가직 9급 전자공학개론 1번
2025년도 시행 • 1번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 베이스 루프 KVL 및 베이스 전류($I_B$) 계산
• 베이스-이미터(B-E) 루프에 키르히호프 전압 법칙(KVL)을 적용합니다.
$V_{BB} - I_B R_B - V_{BE} = 0$
• 주어진 조건($V_{BB} = 10\text{ V},\ R_B = 100\text{ k}\Omega,\ V_{BE} = 0.7\text{ V}$)을 대입:
$I_B = \frac{V_{BB} - V_{BE}}{R_B} = \frac{10\text{ V} - 0.7\text{ V}}{100\text{ k}\Omega} = \frac{9.3\text{ V}}{100\text{ k}\Omega} = 0.093\text{ mA}$
■ 2단계: 컬렉터 전류($I_C$) 계산
• BJT 활성영역에서 컬렉터 전류는 베이스 전류와 직류 전류이득($\beta_{DC}$)의 곱으로 주어집니다.
$I_C = \beta_{DC} \cdot I_B = 100 \times 0.093\text{ mA} = 9.3\text{ mA}$
■ 최종 결과:
• $I_C = 9.3\text{ mA}$ (①번)
• 베이스-이미터(B-E) 루프에 키르히호프 전압 법칙(KVL)을 적용합니다.
$V_{BB} - I_B R_B - V_{BE} = 0$
• 주어진 조건($V_{BB} = 10\text{ V},\ R_B = 100\text{ k}\Omega,\ V_{BE} = 0.7\text{ V}$)을 대입:
$I_B = \frac{V_{BB} - V_{BE}}{R_B} = \frac{10\text{ V} - 0.7\text{ V}}{100\text{ k}\Omega} = \frac{9.3\text{ V}}{100\text{ k}\Omega} = 0.093\text{ mA}$
■ 2단계: 컬렉터 전류($I_C$) 계산
• BJT 활성영역에서 컬렉터 전류는 베이스 전류와 직류 전류이득($\beta_{DC}$)의 곱으로 주어집니다.
$I_C = \beta_{DC} \cdot I_B = 100 \times 0.093\text{ mA} = 9.3\text{ mA}$
■ 최종 결과:
• $I_C = 9.3\text{ mA}$ (①번)
