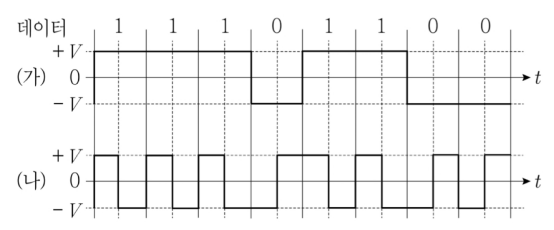

다음 (가)와 (나) 파형은 2진 디지털 데이터를 전송하기 위한 두 개의 라인코드 펄스파형이다. (가)와 (나)에 해당하는 라인코드 방식으로 옳게 짝지은 것은?
2022년 국가직 9급 전자공학개론 4번
2022년도 시행 • 4번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 주요 라인 코딩(Line Coding) 방식의 파형 특성 비교
• 극성 NRZ (Polar Non-Return-to-Zero):
- 비트 '1'은 양의 전압($+V$), 비트 '0'은 음의 전압($-V$)으로 표현합니다.
- 한 비트 구간 동안 중간에 $0\text{ V}$로 복귀하지 않고 레벨을 유지합니다.
- 파형 (가)는 비트 주기 내내 전압 레벨이 유지되므로 극성 NRZ 방식입니다.
• 맨체스터(Manchester) 부호:
- 매 비트 주기의 정중앙($T_b / 2$)에서 반드시 전압 천이(Transition)가 발생하여 자체 클록 동기화(Self-clocking) 기능을 가집니다.
- 비트 '1'은 High에서 Low로, 비트 '0'은 Low에서 High로 천이합니다.
- 파형 (나)는 모든 비트의 중앙에서 레벨 천이가 일어나므로 맨체스터 부호에 해당합니다.
■ 2단계: (가)와 (나)의 연결
• (가): 극성 NRZ
• (나): 맨체스터 (Manchester)
■ 최종 결과:
• 옳게 짝지은 것은 (가) 극성 NRZ, (나) 맨체스터(manchester) (④번)
• 극성 NRZ (Polar Non-Return-to-Zero):
- 비트 '1'은 양의 전압($+V$), 비트 '0'은 음의 전압($-V$)으로 표현합니다.
- 한 비트 구간 동안 중간에 $0\text{ V}$로 복귀하지 않고 레벨을 유지합니다.
- 파형 (가)는 비트 주기 내내 전압 레벨이 유지되므로 극성 NRZ 방식입니다.
• 맨체스터(Manchester) 부호:
- 매 비트 주기의 정중앙($T_b / 2$)에서 반드시 전압 천이(Transition)가 발생하여 자체 클록 동기화(Self-clocking) 기능을 가집니다.
- 비트 '1'은 High에서 Low로, 비트 '0'은 Low에서 High로 천이합니다.
- 파형 (나)는 모든 비트의 중앙에서 레벨 천이가 일어나므로 맨체스터 부호에 해당합니다.
■ 2단계: (가)와 (나)의 연결
• (가): 극성 NRZ
• (나): 맨체스터 (Manchester)
■ 최종 결과:
• 옳게 짝지은 것은 (가) 극성 NRZ, (나) 맨체스터(manchester) (④번)
