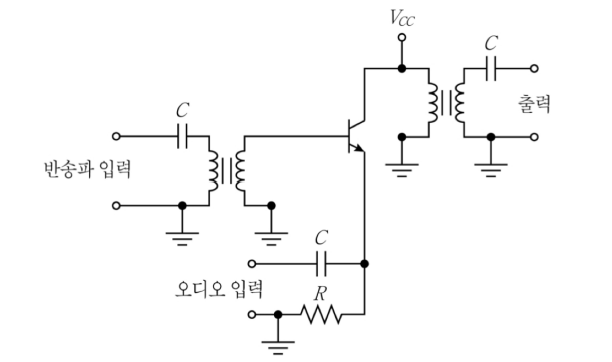

다음 회로의 기능과 커패시터 C의 역할을 바르게 연결한 것은?
2019년 국가직 9급 전자공학개론 16번
2019년도 시행 • 16번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 회로의 변조 방식(기능) 분석
• 베이스 단자로 고주파 반송파(Carrier) 신호가 입력되고, 오디오 신호 변압기를 통해 전원 전압($V_{CC}$) 경로와 결합되어 컬렉터 전압을 변화시키는 구조입니다.
• 입력 신호(오디오)의 진폭 변화에 따라 고주파 반송파 출력 신호의 포락선(진폭)이 변조되므로 **AM(Amplitude Modulation, 진폭 변조)** 회로에 해당합니다.
■ 2단계: 커패시터 C의 기능 규명
• 입력 신호원과 트랜지스터 베이스 단자 사이에 직렬로 연결된 커패시터 $C$는 교류 결합(AC Coupling) 커패시터입니다.
• 소신호 교류 반송파 신호만을 통과시키고, 신호원과 트랜지스터 바이어스 회로 간의 직류 전위 간섭을 막아주는 **직류 차단(DC Blocking)** 역할을 수행합니다.
■ 3단계: 종합 판별 (보기 ① 판별)
• 기능: AM(Amplitude Modulation)
• 커패시터 C의 역할: 직류 차단
■ 최종 결과:
• 올바른 조합은 ①번
