다음 정류기에 대한 설명 중 옳은 것은?

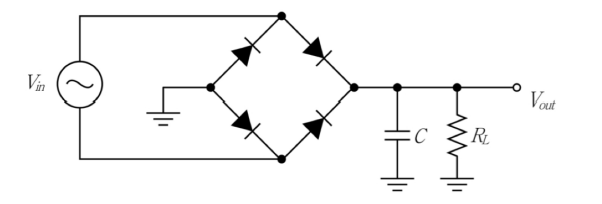

2019년 국가직 9급 전자공학개론 13번
2019년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 브리지 전파 정류 회로의 동작 원리
• 4개의 다이오드로 구성된 브리지 정류기는 입력 교류(AC) 전압의 양(+)의 반주기와 음(-)의 반주기 모두에서 부하 저항 $R_L$에 항상 동일한 방향의 전류를 흘려주는 전파 정류기(Full-wave Rectifier)입니다. (③번 옳지 않음)
• 출력 전압은 항상 접지 기준 양(+)의 전위를 유지합니다. (①번 옳지 않음)
• 입력 교류 주파수가 $f$일 때, 전파 정류 후의 리플 주파수는 2배인 $2f$가 되므로 입력 주파수보다 높아집니다. (②번 옳지 않음)
■ 2단계: 평활 커패시터($C$)의 역할 분석 (보기 ④ 판별)
• 부하 저항 $R_L$과 병렬로 연결된 커패시터 $C$는 충전과 방전을 반복하는 평활(Smoothing) 필터 역할을 합니다.
• 피크 전압 부근에서 충전된 후 전압이 하강할 때 방전하여 출력 전압의 리플(Ripple, 변동 폭)을 크게 줄이고 직류에 가깝게 유지시켜 줍니다. (④번 옳은 설명)
■ 최종 결과:
• 옳은 설명은 ④번
