다음 회로 중에서 출력 Z가 1이 되는 회로는? (단, 이다)
2017년 국가직 9급 전자공학개론 1번
2017년도 시행 • 1번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 주어진 입력 조건 확인
• 입력 변수 값: $X = 0, \quad Y = 1$
■ 2단계: 각 보기별 회로의 출력($Z$) 계산

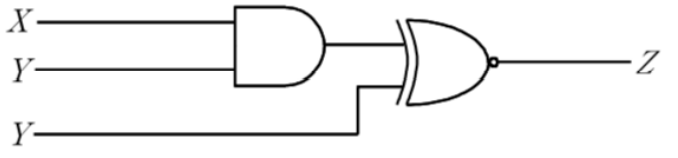

• ①번 회로:
- AND 게이트 출력: $X \cdot Y = 0 \cdot 1 = 0$
- XNOR 게이트 출력: $Z = \overline{0 \oplus Y} = \overline{0 \oplus 1} = \overline{1} = 0$

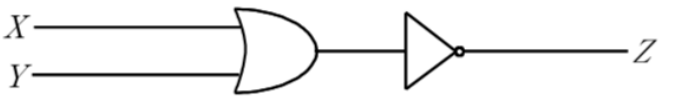

• ②번 회로 (NOR 게이트):
- 출력: $Z = \overline{X + Y} = \overline{0 + 1} = \overline{1} = 0$

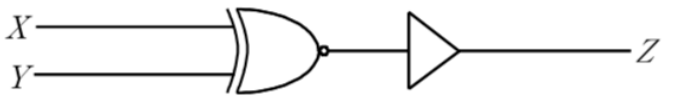

• ③번 회로 (XNOR 게이트):
- 출력: $Z = \overline{X \oplus Y} = \overline{0 \oplus 1} = \overline{1} = 0$

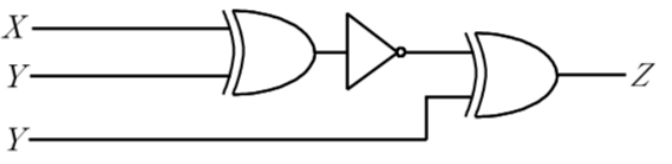

• ④번 회로:
- 1단 XNOR(또는 XOR+NOT) 출력: $\overline{X \oplus Y} = \overline{0 \oplus 1} = 0$
- 2단 XOR 게이트 최종 출력: $Z = 0 \oplus Y = 0 \oplus 1 = 1$
■ 최종 결과:
• 출력 $Z = 1$을 만족하는 회로는 ④번
