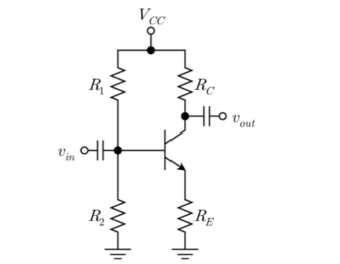

다음 BJT 증폭기의 소신호 전압 증폭률이 증가하는 경우가 아닌 것은?
2016년 국가직 9급 전자공학개론 19번
2016년도 시행 • 19번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 공통 이미터(CE) 증폭기의 소신호 전압 증폭률 분석
• 이미터 저항 $R_E$를 갖는 공통 이미터 증폭기의 소신호 전압이득 크기:
$$|A_v| \approx \frac{R_C}{R_E + r_e}$$
여기서 $r_e = \frac{V_T}{I_C}$ (소신호 이미터 저항)
■ 2단계: 보기별 파라미터 변화에 따른 전압이득 영향 검토
• ①번 ($R_E$ 증가): 분모가 커지므로 전압 증폭률 $|A_v|$는 감소합니다. (①번 전압 증폭률이 증가하지 않음)
• ②번 ($R_C$ 증가): 분자가 커지므로 전압 증폭률 $|A_v|$는 증가합니다.
• ③번 ($R_1$ 감소): 베이스 전압 $V_B$가 상승하여 컬렉터 전류 $I_C$가 증가하고, 이에 따라 $r_e$가 감소하여 전압 증폭률 $|A_v|$는 증가합니다.
• ④번 ($R_2$ 증가): 베이스 전압 $V_B$가 상승하여 $I_C$가 증가하고 $r_e$가 감소하므로 전압 증폭률 $|A_v|$는 증가합니다.
■ 최종 결과:
• 전압 증폭률이 증가하는 경우가 아닌 것은 ①번
