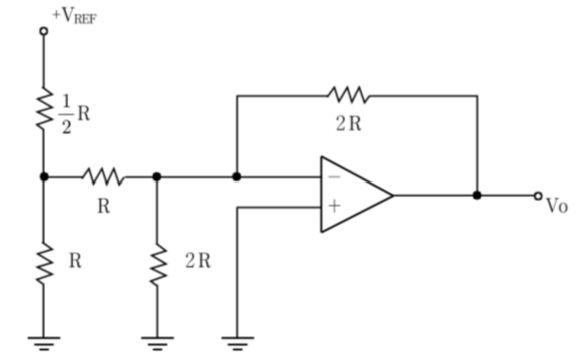

다음 회로의 출력전압 값[V]은? (단, 회로에서 사용된 op-amp는 이상적인 동작 특성을 갖는 것으로 가정한다)
2012년 국가직 9급 전자공학개론 9번
2012년도 시행 • 9번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: R-2R 사다리꼴 저항망 입력 등가 전압 계산
• 비반전 단자가 접지되어 있어 반전 단자는 가상 접지($V_- = 0\text{ V}$)를 유지합니다.
• 저항망의 노드 해석을 통해 반전 단자로 유입되는 유효 등가 입력 전압을 구하면:
$$V_{\text{in}}' = 0.5 V_{REF}$$
■ 2단계: 반전 증폭기 출력 전압($V_o$) 계산
• 입력 등가 저항 $R$과 피드백 저항 $2R$에 따른 반전 증폭 동작:
$$V_o = -\frac{2R}{R} \times V_{\text{in}}' = -2 \times (0.5 V_{REF}) = -V_{REF}$$
■ 최종 결과:
• 출력 전압 $V_o$는 $-V_{REF}$ (②번)
