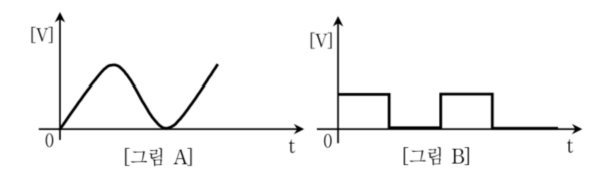

다음 [그림 A]의 정현파를 [그림 B]의 구형파로 변환시키는데 가장 적합한 회로는?
2012년 국가직 9급 전자공학개론 5번
2012년도 시행 • 5번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 주요 회로별 동작 기능 검토
• 부트스트랩 회로: 선형성이 우수한 톱니파(Sweep)를 발생시키기 위한 회로입니다.
• 블로킹 발진기: 펄스 변압기를 이용해 폭이 매우 좁은 펄스를 생성하는 발진기입니다.
• LC 동조회로: 특정 주파수 성분을 선택 통과시키기 위한 공진 필터 회로입니다.
• 슈미트 트리거: 히스테리시스 특성을 이용하여 아날로그 신호(정현파 등)를 급격한 상승 및 하강 에지를 갖는 구형파(펄스파)로 정형하는 회로입니다.
■ 2단계: 파형 변환 특성 판별
• 입력된 정현파(그림 A)를 2레벨의 구형파(그림 B)로 변환하는 파형 정형 회로는 슈미트 트리거(Schmitt Trigger)입니다.
■ 최종 결과:
• 가장 적합한 회로는 슈미트 트리거 (③번)
