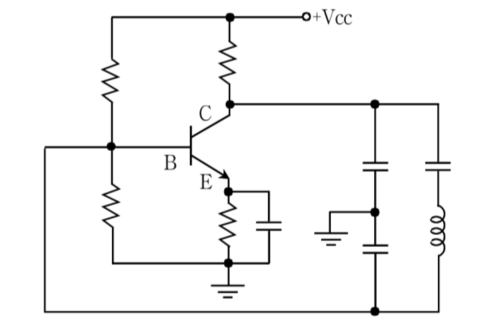

다음 발진기의 명칭은?
2012년 국가직 9급 전자공학개론 2번
2012년도 시행 • 2번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: LC 발진기 종류별 토폴로지 비교
• 콜핏츠 발진기: 두 개의 커패시터와 하나의 인덕터로 궤환망을 구성합니다.
• 클랩 발진기: 콜핏츠 발진기의 인덕터 가지에 가변 또는 미세 조정 커패시터를 직렬로 추가하여 주파수 안정도를 개선한 회로입니다.
• 하틀리 발진기: 두 개의 인덕터와 하나의 커패시터로 궤환망을 구성합니다.
■ 2단계: 회로도 구조 판별
• 주어진 회로는 두 커패시터 분배망과 함께 인덕터에 직렬로 추가 커패시터가 결합된 형태이므로 클랩 발진기(Clapp Oscillator)입니다.
■ 최종 결과:
• 발진기의 명칭은 클랩 발진기 (①번)
