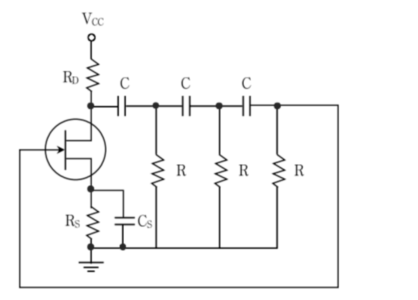

다음 그림과 같이 FET를 이용한 위상천이 발진회로에서 발진 주파수는?
2010년 국가직 9급 전자공학개론 8번
2010년도 시행 • 8번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: RC 위상천이 발진회로의 궤환 특성 분석
• 증폭단에서 $180^\circ$의 위상 반전이 발생하므로, 3단 RC 궤환 회로망에서 나머지 $180^\circ$의 위상 지연을 담당해야 바크하우젠 발진 조건이 만족됩니다.
■ 2단계: 발진 주파수($f_r$) 유도
• 각 단이 저항 $R$과 커패시터 $C$로 구성된 고역통과형 3단 RC 궤환 루프에서 전체 위상 편이가 $180^\circ$가 되는 공진 발진 주파수 공식:
$$f_r = \frac{1}{2\pi \sqrt{6} RC}$$
■ 최종 결과:
• 발진 주파수는 $\frac{1}{2\pi \sqrt{6} RC}$ (②번)
