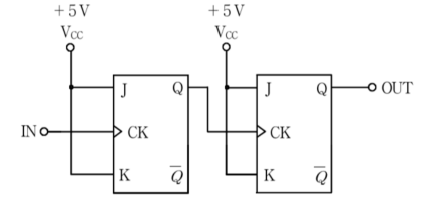

다음 그림과 같이 2개의 JK 플립플롭이 연결된 회로에 2 [kHz] 의 구형파를 입력하면 출력파형은?
2009년 국가직 9급 전자공학개론 19번
2009년도 시행 • 19번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: $J=K=1$ 설정 시 JK 플립플롭의 동작 확인
• $J = K = 1$로 묶여 있으므로 플립플롭은 클럭 펄스마다 출력이 반전되는 토글(Toggle) 모드로 동작합니다.
• 따라서 1개 플립플롭을 거칠 때마다 출력 신호의 주파수는 절반(1/2)으로 분주됩니다.
■ 2단계: 2단 종속 접속 회로의 최종 출력 주파수 계산
• 첫 번째 플립플롭의 출력 $Q$가 두 번째 플립플롭의 클럭으로 인가되므로 총 4분주 회로가 됩니다:
$$f_{out} = \frac{f_{in}}{2 \times 2} = \frac{f_{in}}{4}$$
• $f_{in} = 2\text{ kHz}$ 대입:
$$f_{out} = \frac{2\text{ kHz}}{4} = 0.5\text{ kHz} = 500\text{ Hz}$$
■ 최종 결과:
• 출력 파형은 500 [Hz]의 구형파 (④번)
• $J = K = 1$로 묶여 있으므로 플립플롭은 클럭 펄스마다 출력이 반전되는 토글(Toggle) 모드로 동작합니다.
• 따라서 1개 플립플롭을 거칠 때마다 출력 신호의 주파수는 절반(1/2)으로 분주됩니다.
■ 2단계: 2단 종속 접속 회로의 최종 출력 주파수 계산
• 첫 번째 플립플롭의 출력 $Q$가 두 번째 플립플롭의 클럭으로 인가되므로 총 4분주 회로가 됩니다:
$$f_{out} = \frac{f_{in}}{2 \times 2} = \frac{f_{in}}{4}$$
• $f_{in} = 2\text{ kHz}$ 대입:
$$f_{out} = \frac{2\text{ kHz}}{4} = 0.5\text{ kHz} = 500\text{ Hz}$$
■ 최종 결과:
• 출력 파형은 500 [Hz]의 구형파 (④번)
