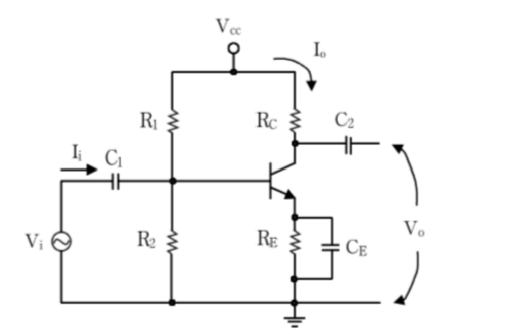

다음 트랜지스터 회로에 대한 설명 중 옳지 않은 것은?
2009년 국가직 9급 전자공학개론 5번
2009년도 시행 • 5번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 회로 구성 판별
• 입력 신호 $V_i$는 베이스로 인가되고, 출력 신호 $V_o$는 컬렉터에서 추출되며, 이미터는 커패시터 $C_E$에 의해 교류 접지됩니다.
• 따라서 이 회로는 공통 베이스가 아닌 공통 이미터(CE, Common Emitter) 증폭 회로입니다. (③번 옳지 않음)
■ 2단계: 보기별 구성 소자 기능 검토
• ①번: 저항 $R_1, R_2$는 전압 분배를 통해 베이스에 안정적인 직류 바이어스 전압을 공급합니다. (옳은 설명)
• ②번: 이미터 커패시터 $C_E$는 교류 신호를 접지로 우회시켜 이미터 저항에 의한 교류 전압 이득 저하를 방지합니다. (옳은 설명)
• ④번: 이미터 저항 $R_E$는 직류 전류 궤환을 형성하여 온도 변화 등에 대한 바이어스 동작점의 안정도를 개선합니다. (옳은 설명)
■ 최종 결과:
• 옳지 않은 설명은 ③번
