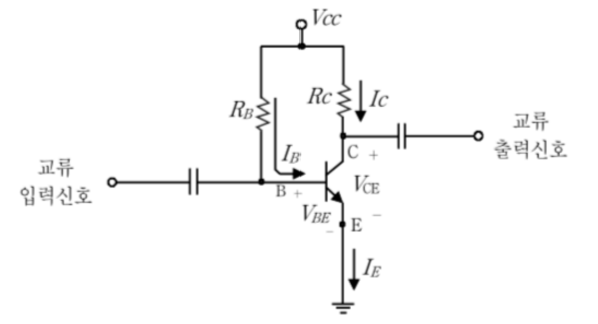

다음 바이폴라 접합 트랜지스터 회로의 기본 관계식으로 옳지 않은 것은? (단, 트랜지스터는 활성 영역에서 구동된다고 가정한다)
2009년 국가직 9급 전자공학개론 2번
2009년도 시행 • 2번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: BJT 고정 바이어스 회로의 단자 전류 및 베이스 루프 수식 확인
• 베이스-이미터 폐루프 KVL:
$$V_{CC} - I_B R_B - V_{BE} = 0 \implies I_B = \frac{V_{CC} - V_{BE}}{R_B}$$ (④번 식 성립)
• 활성 영역에서의 트랜지스터 전류 관계:
$$I_C = \beta I_B$$ (③번 식 성립)
$$I_E = I_C + I_B = (1 + \beta)I_B$$ (②번 식 성립)
■ 2단계: 컬렉터 루프 수식 검토 (보기 ① 판별)
• 컬렉터-이미터 루프 KVL:
$$V_{CC} - I_C R_C - V_{CE} = 0 \implies V_{CE} = V_{CC} - I_C R_C$$
• $V_{CC} - I_C R_C$는 컬렉터-이미터 간 전압 $V_{CE}$를 의미하므로, 이를 $V_{BE}$로 표기한 ①번은 옳지 않습니다. (①번 옳지 않음)
■ 최종 결과:
• 기본 관계식으로 옳지 않은 것은 ①번
