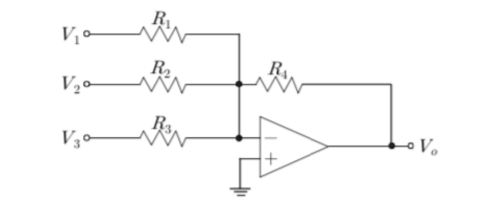

다음은 가산회로이다. 이라면 출력전압 는?
2007년 국가직 9급 전자공학개론 13번
2007년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 반전 가산기 출력 공식 수립
• 출력 전압 공식:
$$V_o = -R_4 \left(\frac{V_1}{R_1} + \frac{V_2}{R_2} + \frac{V_3}{R_3}\right)$$
■ 2단계: 수치 대입 및 연산
• 저항값: $R_1 = 1\text{ M}\Omega, R_2 = 0.5\text{ M}\Omega, R_3 = 0.5\text{ M}\Omega, R_4 = 1\text{ M}\Omega$
• 입력 전압: $V_1 = 2\text{ V}, V_2 = 2\text{ V}, V_3 = 3\text{ V}$
• $V_o$ 계산:
$$V_o = -1\text{ M}\Omega \left(\frac{2\text{ V}}{1\text{ M}\Omega} + \frac{2\text{ V}}{0.5\text{ M}\Omega} + \frac{3\text{ V}}{0.5\text{ M}\Omega}\right)$$
$$V_o = -(2 + 4 + 6) = -12\text{ V}$$
■ 최종 결과:
• 출력전압은 -12 [V] (③번)
