다음 중 출력 F가 나머지 셋과 다른 하나는?
2007년 국가직 9급 전자공학개론 4번
2007년도 시행 • 4번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 각 보기 회로의 출력 논리식 유도

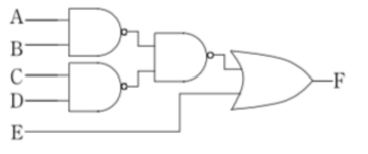

• ①번: 드모르간 법칙 적용 시 $F = \overline{\overline{AB} \cdot \overline{CD}} + E = AB + CD + E$

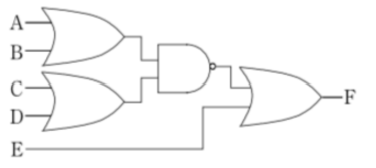

• ②번: $F = \overline{(A + B)(C + D)} + E$

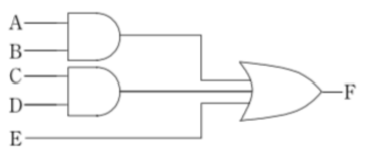

• ③번: 두 AND 게이트와 OR 게이트 결합으로 $F = AB + CD + E$

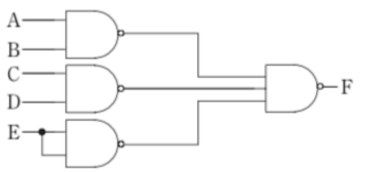

• ④번: 드모르간 법칙 적용 시 $F = \overline{\overline{AB} \cdot \overline{CD} \cdot \bar{E}} = AB + CD + E$
■ 2단계: 결과 비교 및 판별
• ①, ③, ④번 회로는 모두 $F = AB + CD + E$를 구현하지만, ②번 회로만 다른 논리식을 갖습니다.
■ 최종 결과:
• 출력이 나머지 셋과 다른 회로는 ②번
