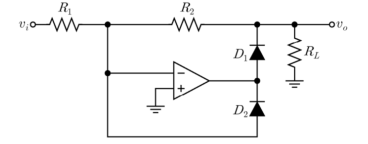

다음 회로의 출력특성을 나타내는 회로는?(단, 다이오드와 연산증폭기는 이상적이다.)
2025년 지방직 9급 전자공학개론 6번
2025년도 시행 • 6번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 입력 신호 극성별 다이오드 동작 분석
• 양의 반주기 ($v_i > 0$):
- 연산증폭기 출력이 음수가 되어 $D_1$은 차단(OFF)되고 $D_2$가 도통(ON)됩니다.
- 출력단은 피드백 경로에 의해 $v_o = 0\text{ V}$로 고정됩니다.
• 음의 반주기 ($v_i < 0$):
- 연산증폭기 출력이 양수가 되어 $D_1$이 순방향 도통(ON)되고 $D_2$는 차단(OFF)됩니다.
- 반전 증폭기로 동작하여 $v_o = -\frac{R_2}{R_1} v_i > 0$의 양의 전압이 출력됩니다.
■ 2단계: 회로 기능 식별
• 음의 반주기 신호만 반전 증폭되어 양의 파형으로 출력되고 양의 반주기는 0 V로 차단되므로 정밀 반파정류회로로 동작합니다.
■ 최종 결과:
• 출력특성을 나타내는 회로는 반파정류회로 (④번)
