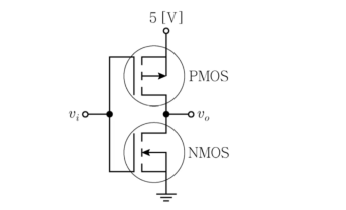

다음 CMOS 회로에 대한 설명으로 옳지 않은 것은? (단, PMOS, NMOS는 이상적인 스위치로 동작한다)
2024년 지방직 9급 전자공학개론 19번
2024년도 시행 • 19번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: CMOS 인버터 동작 검토
• $v_i = 0\text{ V}$ (Low)일 때:
- 상단 PMOS는 ON되어 출력을 $5\text{ V}$로 연결하고, 하단 NMOS는 OFF됩니다. (①, ②번 옳은 설명)
• $v_i = 5\text{ V}$ (High)일 때:
- 상단 PMOS는 OFF되고, 하단 NMOS는 ON되어 출력을 $0\text{ V}$로 연결합니다. (④번 옳은 설명)
■ 2단계: 오답 판별 (보기 ③)
• $v_i = 5\text{ V}$일 때 NMOS는 ON되므로, NMOS가 OFF된다는 설명은 옳지 않습니다. (③번 옳지 않음)
■ 최종 결과:
• 옳지 않은 설명은 ③번
