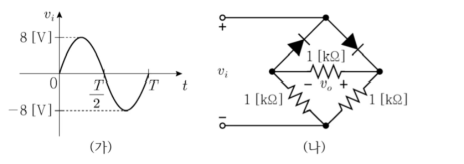

다음 (가) 입력 를 (나) 회로에 인가하였을 때 출력 의 파형은? (단, 다이오드는 이상적이다)
2024년 지방직 9급 전자공학개론 12번
2024년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 양(+)의 반주기 동작 및 출력 전압 계산
• 입력 $v_i > 0$일 때 브리지 다이오드 한 쌍이 도통되어 부하 저항 $1\text{ k}\Omega$에 위에서 아래로 전류가 흐릅니다.
• 동일한 저항 2개($1\text{ k}\Omega, 1\text{ k}\Omega$)에 의한 전압 분배로 출력 피크값은:
$$V_{o,\text{max}} = 8\text{ V} \times \frac{1\text{ k}\Omega}{1\text{ k}\Omega + 1\text{ k}\Omega} = 4\text{ V}$$
■ 2단계: 음(-)의 반주기 동작 및 출력 전압 계산
• 입력 $v_i < 0$일 때 반대편 다이오드 한 쌍이 도통되며, 부하 저항에는 동일하게 위에서 아래로 전류가 흘러 양(+)의 전압이 출력됩니다.
• 전파 정류에 의해 음의 반주기 피크 전압 또한 $+4\text{ V}$로 출력됩니다.
■ 3단계: 출력 파형 판별
• 모든 주기가 양의 전압으로 정류되고 최대 진폭이 4 V인 전파 정류 파형은 ②번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ②번
