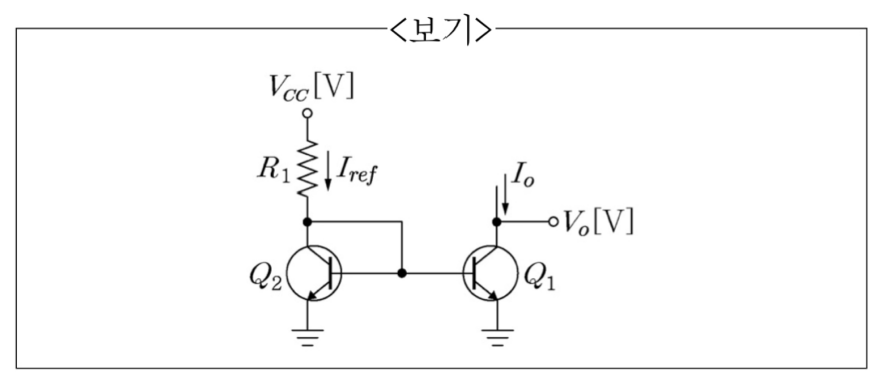

다음 BJT 전류 거울 회로에서 트랜지스터 는 동일 사양이며, 전류 증폭률 , 출력저항 , , 로 주어졌다. 복사 출력 전류 를 얻기 위한 소스 전원 전압 의 값은?
2021년 지방직 9급 전자공학개론 9번
2021년도 시행 • 9번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 기준 전류($I_{\text{ref}}$) 계산
• $\beta = 140$으로 충분히 크므로 $I_{\text{ref}} \approx I_o = 0.4\text{ mA}$로 둡니다.
■ 2단계: 공급 전압($V_{CC}$) 계산
• 기준 분로 KVL 적용 ($R_1 = 50\text{ k}\Omega, V_{BE} = 0.7\text{ V}$):
$$I_{\text{ref}} = \frac{V_{CC} - V_{BE}}{R_1} \implies 0.4\text{ mA} = \frac{V_{CC} - 0.7\text{ V}}{50\text{ k}\Omega}$$
$$V_{CC} - 0.7 = 0.4 \times 50 = 20 \implies V_{CC} = 20.7\text{ V}$$
■ 최종 결과:
• 소스 전원 전압 $V_{CC}$는 20.7 [V] (③번)
• $\beta = 140$으로 충분히 크므로 $I_{\text{ref}} \approx I_o = 0.4\text{ mA}$로 둡니다.
■ 2단계: 공급 전압($V_{CC}$) 계산
• 기준 분로 KVL 적용 ($R_1 = 50\text{ k}\Omega, V_{BE} = 0.7\text{ V}$):
$$I_{\text{ref}} = \frac{V_{CC} - V_{BE}}{R_1} \implies 0.4\text{ mA} = \frac{V_{CC} - 0.7\text{ V}}{50\text{ k}\Omega}$$
$$V_{CC} - 0.7 = 0.4 \times 50 = 20 \implies V_{CC} = 20.7\text{ V}$$
■ 최종 결과:
• 소스 전원 전압 $V_{CC}$는 20.7 [V] (③번)
