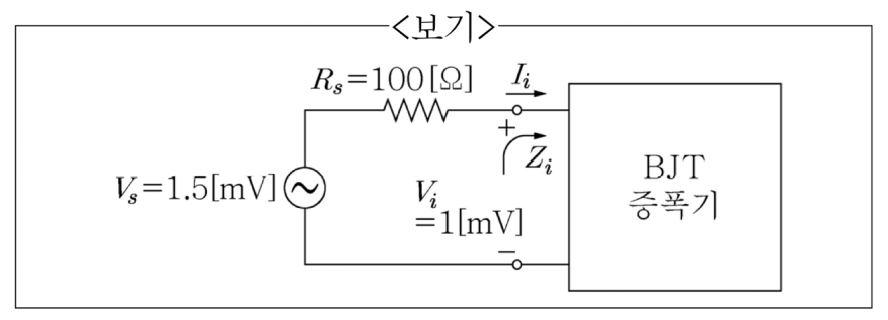

다음 회로에서 BJT 증폭기 입력 단으로 바라본 교류 입력 임피던스 의 값은?
2021년 지방직 9급 전자공학개론 5번
2021년도 시행 • 5번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 소스 저항 양단 전압 강하 및 입력 전류 계산
• $V_s = 1.5\text{ mV}, V_i = 1.0\text{ mV}, R_s = 100\text{ }\Omega$
• 저항 $R_s$ 양단 전압 강하:
$$V_{Rs} = V_s - V_i = 1.5\text{ mV} - 1.0\text{ mV} = 0.5\text{ mV}$$
• 입력 전류 $I_i$:
$$I_i = \frac{V_{Rs}}{R_s} = \frac{0.5\text{ mV}}{100\text{ }\Omega} = 5\text{ }\mu\text{A}$$
■ 2단계: 입력 임피던스($Z_i$) 계산
• 옴의 법칙 적용:
$$Z_i = \frac{V_i}{I_i} = \frac{1.0\text{ mV}}{5\text{ }\mu\text{A}} = 200\text{ }\Omega$$
■ 최종 결과:
• 입력 임피던스는 200 [$\Omega$] (②번)
• $V_s = 1.5\text{ mV}, V_i = 1.0\text{ mV}, R_s = 100\text{ }\Omega$
• 저항 $R_s$ 양단 전압 강하:
$$V_{Rs} = V_s - V_i = 1.5\text{ mV} - 1.0\text{ mV} = 0.5\text{ mV}$$
• 입력 전류 $I_i$:
$$I_i = \frac{V_{Rs}}{R_s} = \frac{0.5\text{ mV}}{100\text{ }\Omega} = 5\text{ }\mu\text{A}$$
■ 2단계: 입력 임피던스($Z_i$) 계산
• 옴의 법칙 적용:
$$Z_i = \frac{V_i}{I_i} = \frac{1.0\text{ mV}}{5\text{ }\mu\text{A}} = 200\text{ }\Omega$$
■ 최종 결과:
• 입력 임피던스는 200 [$\Omega$] (②번)
