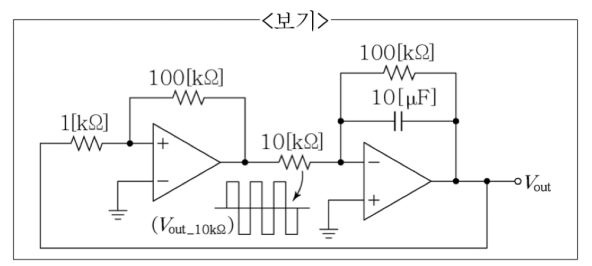

다음 회로의 에서 구형파가 출력되었을 때, 에서 출력되는 파형의 모양과 주파수 로 가장 옳은 것은?
2020년 지방직 9급 전자공학개론 19번
2020년도 시행 • 19번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 출력 파형 형태 판별
• 슈미트 트리거의 구형파 출력이 반전 적분기를 통과하므로 최종 출력 $V_{out}$은 삼각파가 됩니다.
■ 2단계: 발진 주파수($f$) 계산
• 슈미트 트리거-적분기 발진 회로의 발진 주파수 공식 ($R_1 = 1\text{ k}\Omega, R_2 = 100\text{ k}\Omega, R_i = 10\text{ k}\Omega, C = 10\text{ }\mu\text{F}$):
$$f = \frac{R_2}{4 R_1 R_i C} = \frac{100\text{ k}\Omega}{4 \times 1\text{ k}\Omega \times 10\text{ k}\Omega \times 10\text{ }\mu\text{F}} = \frac{100 \times 10^3}{4 \times 10^3 \times 10^4 \times 10^{-5}} = \frac{100}{0.4} = 250\text{ Hz}$$
■ 최종 결과:
• 파형은 삼각파, 주파수는 250 [Hz] (③번)
• 슈미트 트리거의 구형파 출력이 반전 적분기를 통과하므로 최종 출력 $V_{out}$은 삼각파가 됩니다.
■ 2단계: 발진 주파수($f$) 계산
• 슈미트 트리거-적분기 발진 회로의 발진 주파수 공식 ($R_1 = 1\text{ k}\Omega, R_2 = 100\text{ k}\Omega, R_i = 10\text{ k}\Omega, C = 10\text{ }\mu\text{F}$):
$$f = \frac{R_2}{4 R_1 R_i C} = \frac{100\text{ k}\Omega}{4 \times 1\text{ k}\Omega \times 10\text{ k}\Omega \times 10\text{ }\mu\text{F}} = \frac{100 \times 10^3}{4 \times 10^3 \times 10^4 \times 10^{-5}} = \frac{100}{0.4} = 250\text{ Hz}$$
■ 최종 결과:
• 파형은 삼각파, 주파수는 250 [Hz] (③번)
