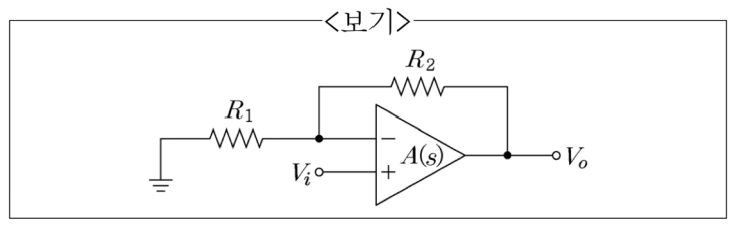

다음 회로가 전압 팔로워(Voltage Follower)로 동작하기 위한 조건으로 가장 옳은 것은?
2020년 지방직 9급 전자공학개론 8번
2020년도 시행 • 8번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 비반전 증폭기의 전압 이득 수식 수립
• 비반전 증폭기 전압 이득:
$$A_v = 1 + \frac{R_2}{R_1}$$
■ 2단계: 전압 팔로워(전압 이득 = 1) 조건 유도
• $A_v = 1$이 되기 위해서는 $\frac{R_2}{R_1} = 0$이어야 합니다.
• 따라서 피드백 저항 $R_2 = 0\text{ }\Omega$(단락), 입력 접지 저항 $R_1 = \infty$(개방)가 되어야 합니다.
■ 최종 결과:
• 전압 팔로워 조건은 $R_1 = \infty, R_2 = 0\text{ }[\Omega]$ (③번)
• 비반전 증폭기 전압 이득:
$$A_v = 1 + \frac{R_2}{R_1}$$
■ 2단계: 전압 팔로워(전압 이득 = 1) 조건 유도
• $A_v = 1$이 되기 위해서는 $\frac{R_2}{R_1} = 0$이어야 합니다.
• 따라서 피드백 저항 $R_2 = 0\text{ }\Omega$(단락), 입력 접지 저항 $R_1 = \infty$(개방)가 되어야 합니다.
■ 최종 결과:
• 전압 팔로워 조건은 $R_1 = \infty, R_2 = 0\text{ }[\Omega]$ (③번)
