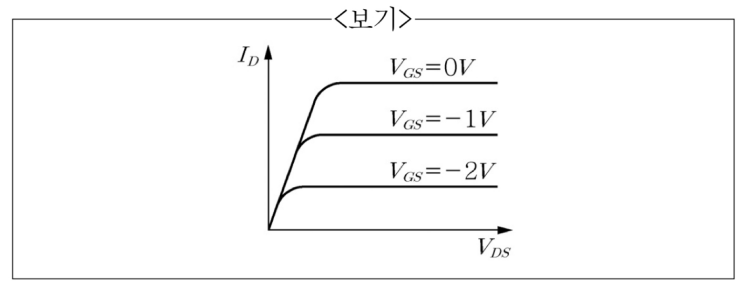

<보기>와 같은 드레인-소스 전압 대 드레인 전류 특성 곡선을 갖는 소자로 가장 옳은 것은?
2018년 지방직 9급 전자공학개론 4번
2018년도 시행 • 4번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 전압 및 전류 극성 분석
• $V_{DS} > 0, I_D > 0$ 영역에서 동작하므로 n-채널 소자입니다.
■ 2단계: 게이트 전압($V_{GS}$) 제어 특성 분석
• $V_{GS} = 0\text{ V}$일 때 최대 드레인 전류가 흐르고, $V_{GS}$가 음(-)의 값으로 증가할수록 공핍 영역이 확장되어 드레인 전류가 감소하고 차단됩니다.
• 이는 n-채널 접합형 전계효과 트랜지스터(n-channel JFET)의 출력 특성 곡선입니다.
■ 최종 결과:
• 해당하는 소자는 n-channel JFET (①번)
• $V_{DS} > 0, I_D > 0$ 영역에서 동작하므로 n-채널 소자입니다.
■ 2단계: 게이트 전압($V_{GS}$) 제어 특성 분석
• $V_{GS} = 0\text{ V}$일 때 최대 드레인 전류가 흐르고, $V_{GS}$가 음(-)의 값으로 증가할수록 공핍 영역이 확장되어 드레인 전류가 감소하고 차단됩니다.
• 이는 n-채널 접합형 전계효과 트랜지스터(n-channel JFET)의 출력 특성 곡선입니다.
■ 최종 결과:
• 해당하는 소자는 n-channel JFET (①번)
